8 I Benutzer-Anleitung
I – 1 A
u
sführ
e
n v
on Sc
haltfunktionen
8 Im Feld BEDINGUNG geben Sie an, welche Achse auf den Ausgang
gelegt wird und ob sich die Positionsangabe auf den Restweg oder
Istwert bezieht. Weiterhin wird festgelegt, um welchen Wert das
Relais schaltet und zu welcher Bedingung bezüglich der Position.
8 Im Feld PUNKT/BEREICH wird entschieden, ob an einem
bestimmten Punkt geschaltet wird oder in einem Bereich um Null
8 Im Feld AUSGANG wird das Schaltverhalten des Relais festgelegt.
Sobald die entsprechende Bedingung erfüllt ist, schaltet das Relais
AUS oder EIN.

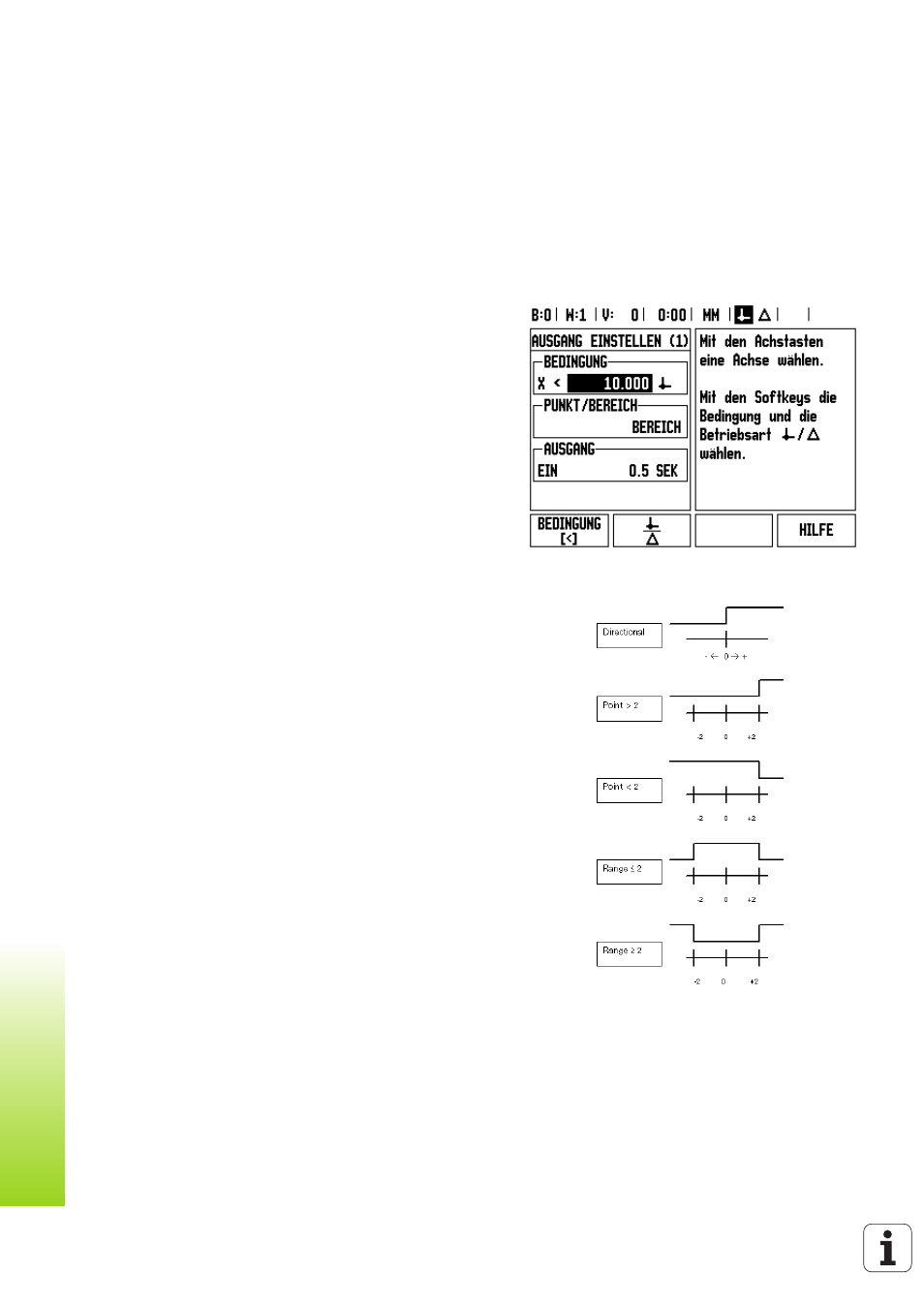

Abb. I.2 Eingabemaske AUSGANG EINSTELLEN
Abb. I.3 Mögliche Schaltstatus der Relais
