HEIDENHAIN IOB 49 9
I – 1 A
u
sführ
en v
o
n Sc
haltfunktionen
Im Pulsmodus wird das Relais für eine bestimmte Zeitdauer aktiviert
(EIN oder AUS). Nach Ablauf dieser Zeit wird es wieder deaktiviert. Die
mögliche Pulsdauer beträgt zwischen 0,1 und 999 s.

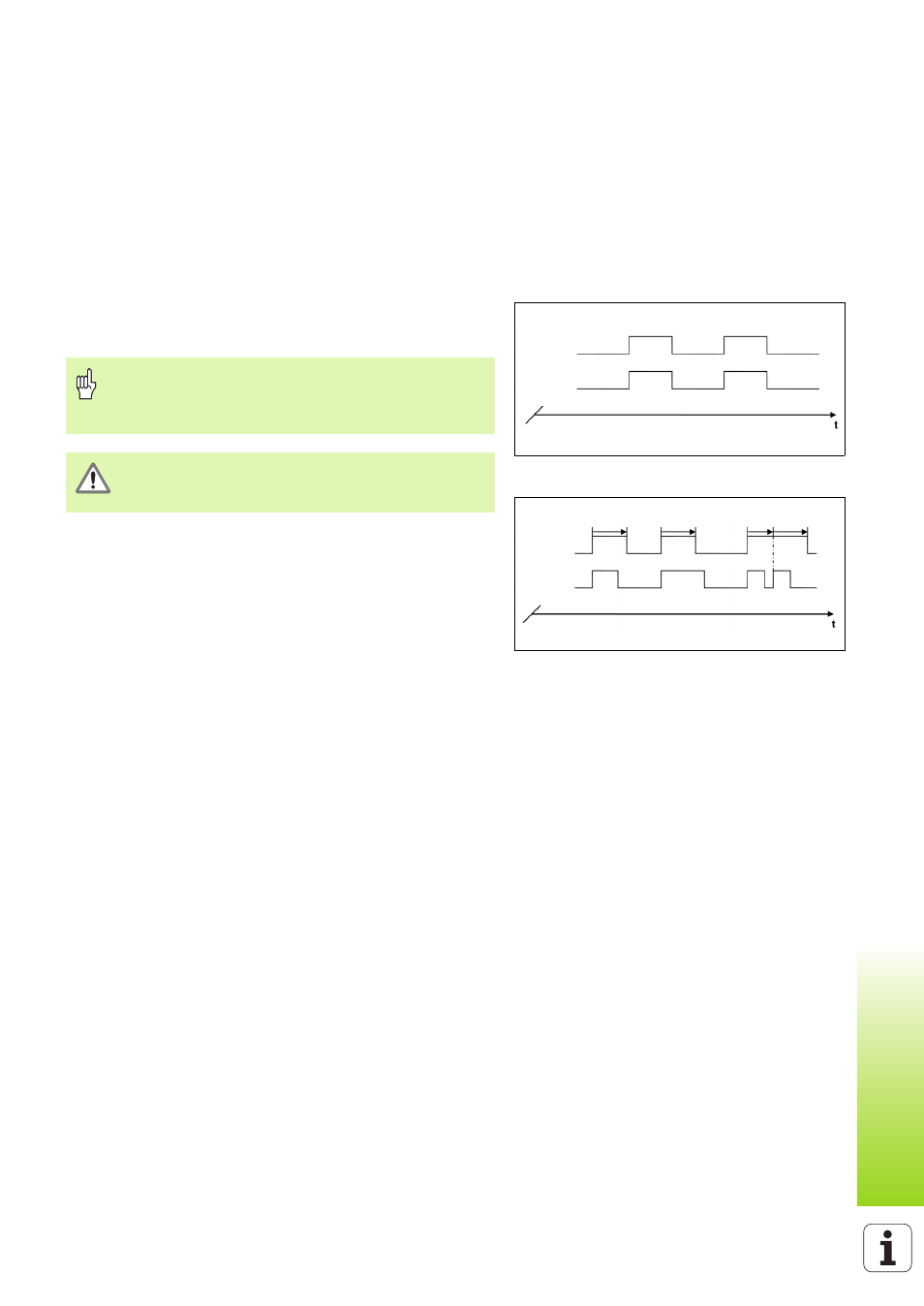

Abb. I.4 Modus AUSGANG KONSTANT
Abb. I.5 Modus AUSGANG GEPULST
Die Ansteuerzeit beginnt immer mit dem Wechsel der
Schaltbedingung von FALSCH auf WAHR. Ändert sich die
Schaltbedingung auf WAHR bevor die Einschaltdauer
abgelaufen ist, startet der Timer nochmals von vorn.
Die Schaltfunktionen können nicht angewendet werden
auf gekoppelte Achsen oder Achsen mit einer
Kompensation der Umkehrspanne.
Relais
Bedingung
Relais
Bedingung
