August 2005 Gravieren 9

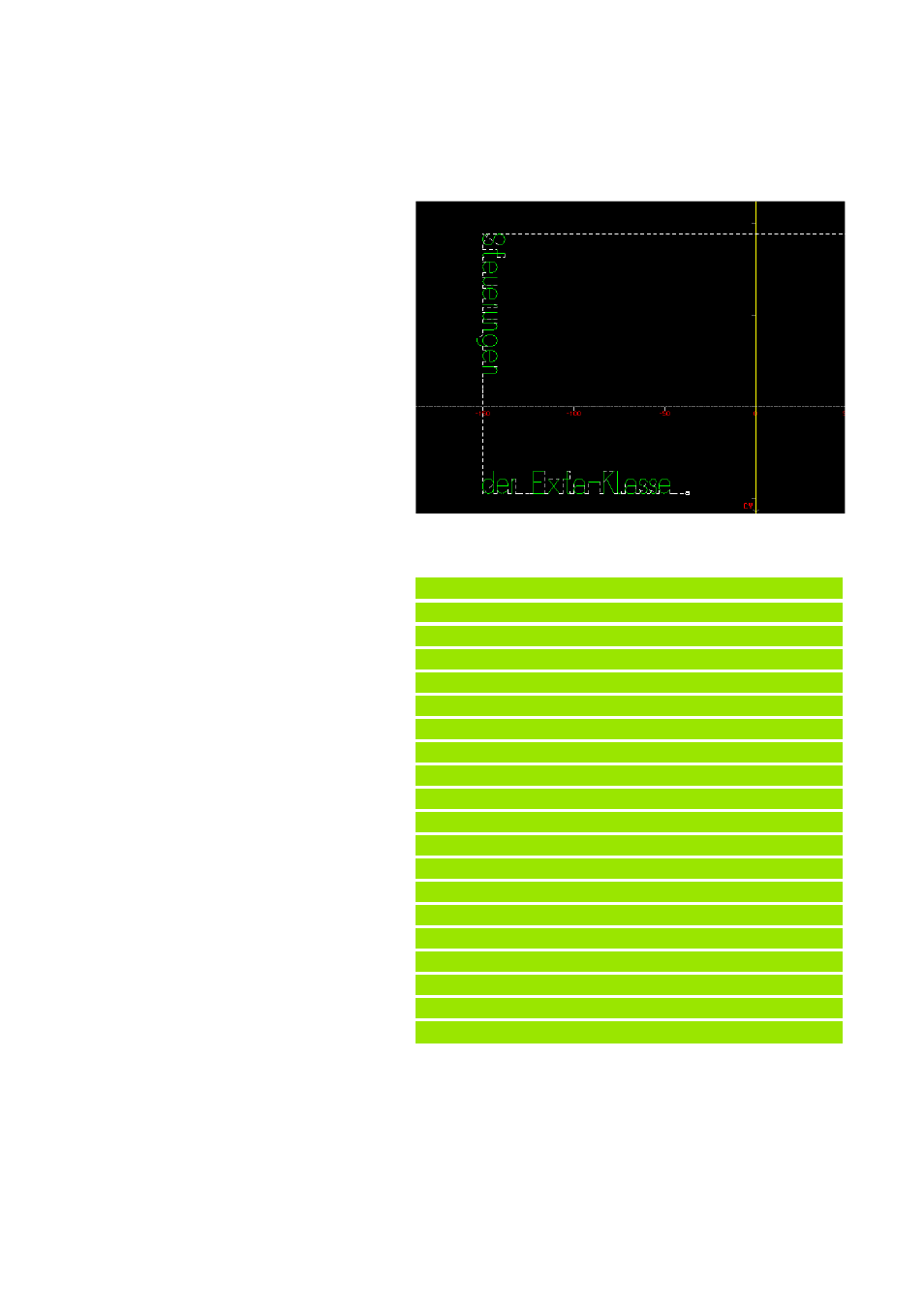

Schriftzug „der Extra-Klasse“
Der Schriftzug „der Extra-Klasse“ wird von –Z nach
+Z graviert.
Programmierung des Schriftzugs:
8 das Werkzeug auf Z=–150 und C=45° positionieren
8 Parameter beim UP-Aufruf:
„ Schrifthöhe: LA=12 mm
„ Winkel: LB=90° (von –Z nach nach +Z)
„ Fräsebene auf Durchmesser 120 (LC=120)
„ Rückzugsebene auf Durchmesser 126 (LD=126)
„ Gravieren auf der Mantelfläche (LE=1)
„ Linearer Schriftzug (LF=0)
„ Durchmesser (für G120): LH=120
„ Abstandsfaktor (I) wird nicht programmiert; es gilt
der Standardabstand
Beispiel: Programm- und Satzaufbau
. . .
N36 G0 Z-150
N37 G110 C45
N38 L"KD" V1 LA12 LB90 LC120 LD126 LE1 LF0 LH120
N39 L"KE" V1 LA12 LB90 LC120 LD126 LE1 LF0 LH120
N40 L"KR" V1 LA12 LB90 LC120 LD126 LE1 LF0 LH120
N41 L"BLANK" V1 LA12 LB90 LC120 LD126 LE1 LF0 LH120
N42 L"E" V1 LA12 LB90 LC120 LD126 LE1 LF0 LH120
N43 L"KX" V1 LA12 LB90 LC120 LD126 LE1 LF0 LH120
N44 L"KT" V1 LA12 LB90 LC120 LD126 LE1 LF0 LH120
N45 L"KR" V1 LA12 LB90 LC120 LD126 LE1 LF0 LH120
N46 L"KA" V1 LA12 LB90 LC120 LD126 LE1 LF0 LH120
N47 L"MINUS" V1 LA12 LB90 LC120 LD126 LE1 LF0 LH120
N48 L"KL" V1 LA12 LB90 LC120 LD126 LE1 LF0 LH120
N49 L"KA" V1 LA12 LB90 LC120 LD126 LE1 LF0 LH120
N50 L"KS" V1 LA12 LB90 LC120 LD126 LE1 LF0 LH120
N51 L"KS" V1 LA12 LB90 LC120 LD126 LE1 LF0 LH120
N52 L"KE" V1 LA12 LB90 LC120 LD126 LE1 LF0 LH120
N53 L"BLANK" V1 LA12 LB90 LC120 LD126 LE1 LF0 LH120
N.. . . .
