4 HEIDENHAIN DataPilot 4290 V7
1.3 Beispiel: Stirnfläche beschriften
Das folgende Beispiel graviert Schriftzüge in verschie-
denen Lagen und Positionen auf der Stirnfläche.

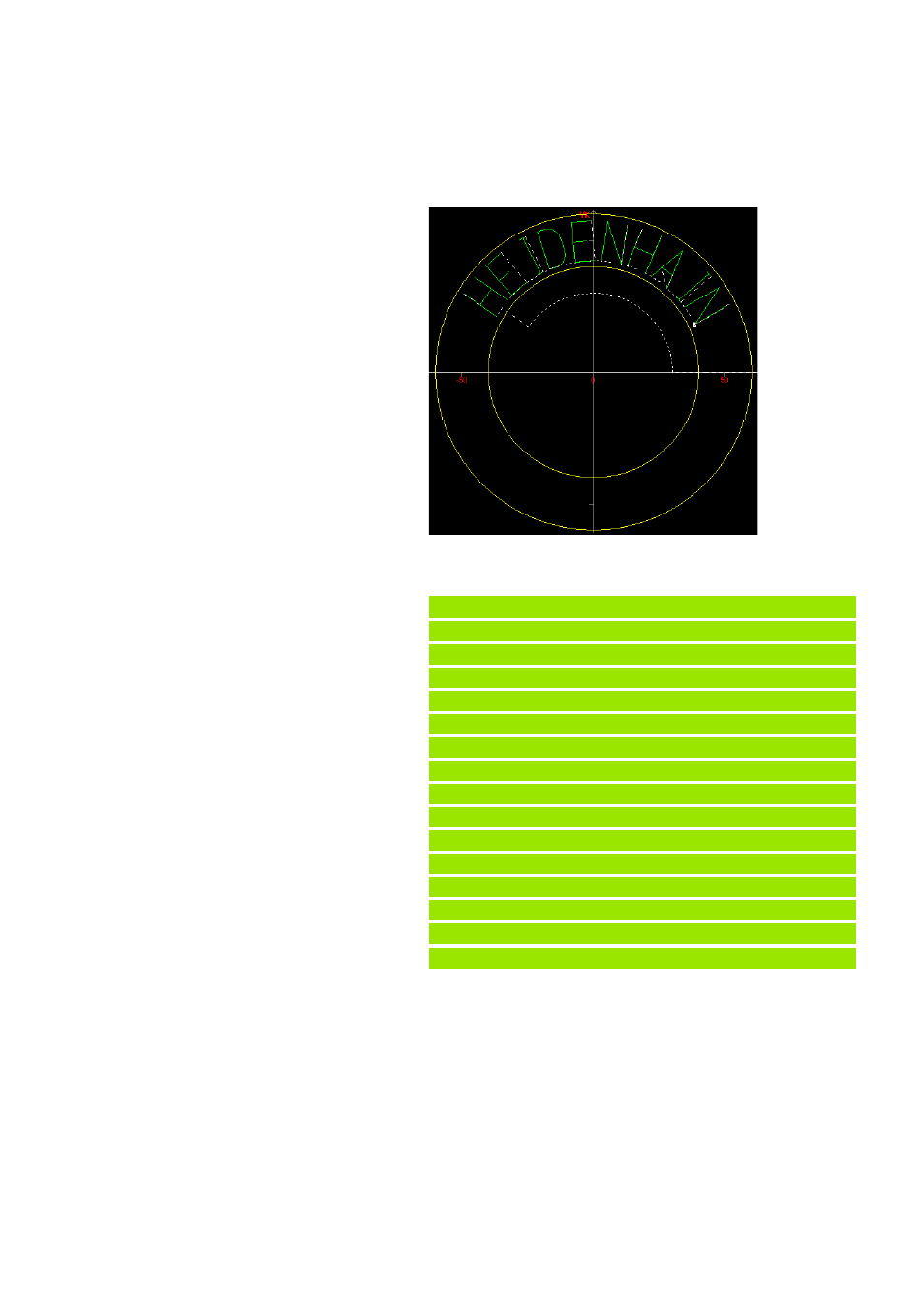

Schriftzug „HEIDENHAIN“
Der Schriftzug wird polar nach oben gebogen auf
Z = – 10 graviert.
Programmierung des Schriftzugs:
8 das Werkzeug auf C=145° positionieren
8 Parameter beim UP-Aufruf:
„ Schrifthöhe: LA=15 mm
„ Fräsebene auf Z=–10 (LC=–10)
„ Rückzugsebene auf Z=–7 (LD=–7)
„ Gravieren auf der Stirnfläche (LE=0)
„ Polarer Schriftzug nach oben gebogen (LF=1)
„ Durchmesser, auf dem der Schriftzug graviert
wird (LH): Zeichenunterkante=85
„ Abstandsfaktor (I) wird nicht programmiert; es gilt
der Standardabstand
Beispiel: Programm- und Satzaufbau
. . .
N16 G110 C0
N17 G100 XK30 YK0
N18
N19 G110 C145
N20 L"H" V1 LA15 LC-10 LD-7 LE0 LF1 LH85
N21 L"E" V1 LA15 LC-10 LD-7 LE0 LF1 LH85
N22 L"I" V1 LA15 LC-10 LD-7 LE0 LF1 LH85
N23 L"D" V1 LA15 LC-10 LD-7 LE0 LF1 LH85
N24 L"E" V1 LA15 LC-10 LD-7 LE0 LF1 LH85
N25 L"N" V1 LA15 LC-10 LD-7 LE0 LF1 LH85
N26 L"H" V1 LA15 LC-10 LD-7 LE0 LF1 LH85
N27 L"A" V1 LA15 LC-10 LD-7 LE0 LF1 LH85
N28 L"I" V1 LA15 LC-10 LD-7 LE0 LF1 LH85
N29 L"N" V1 LA15 LC-10 LD-7 LE0 LF1 LH85
N.. . . .
