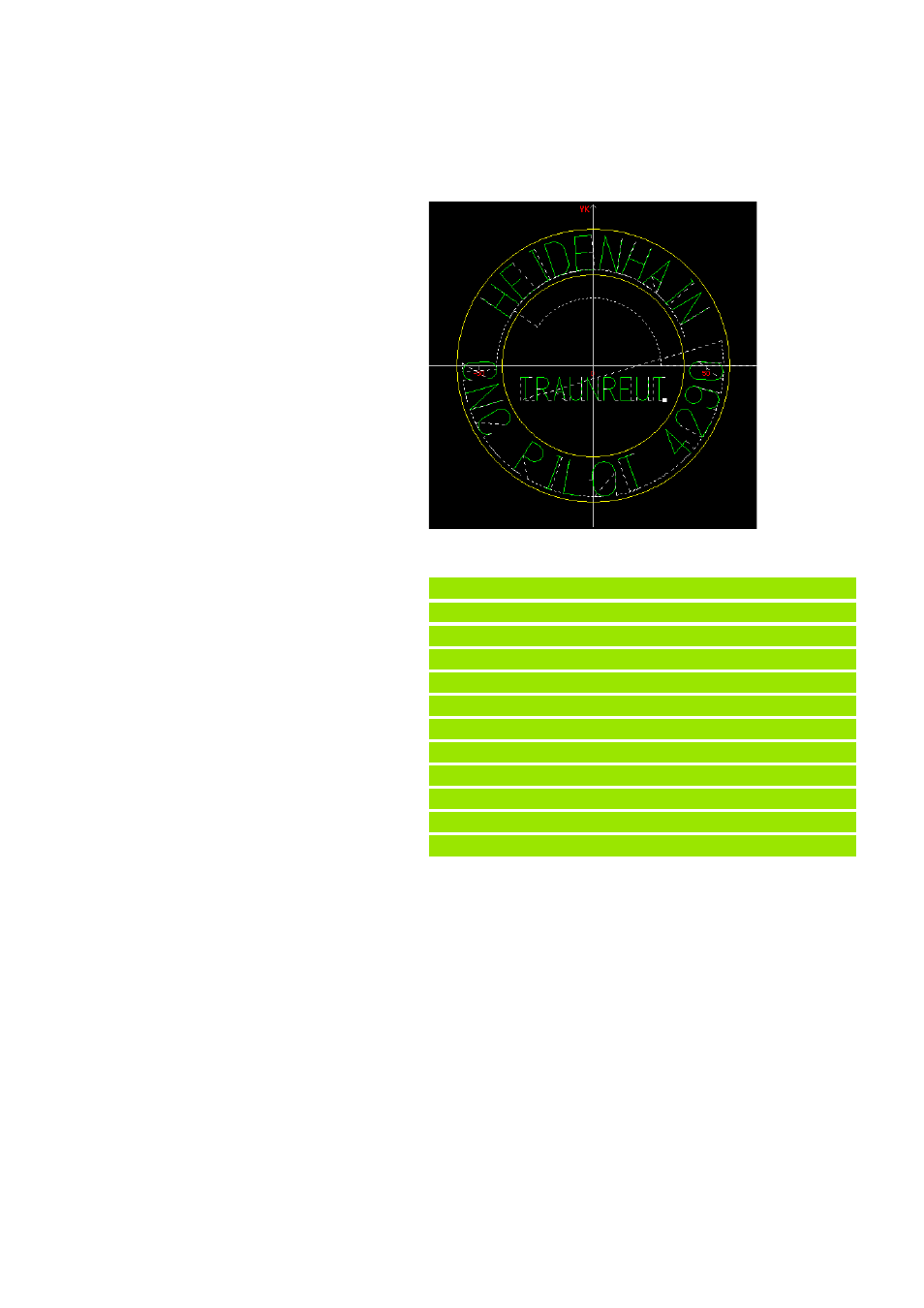

Schriftzug „Traunreut“
Der Schriftzug wird linear graviert.
Programmierung des Schriftzugs:
8 das Werkzeug auf XK = –32, YK = –15 positionieren
8 Parameter beim UP-Aufruf:
„ Schrifthöhe: LA=10 mm
„ Winkel (LB): wird nicht programmiert; es gilt der
Defaultwert 0°
„ Fräsebene auf Z=0 (LC=0)
„ Rückzugsebene auf Z=3 (LD=3)
„ Gravieren auf der Stirnfläche (LE=0)
„ Linearer Schriftzug (LF=0)
„ Abstandsfaktor: 1.4 * Standardabstand (I=1.4)
Beispiel: Programm- und Satzaufbau
. . .
N47 G100 XK-32 YK-15
N48 L"T" V1 LA10 LC0 LD3 LE0 LF0 I1.4
N49 L"R" V1 LA10 LC0 LD3 LE0 LF0 I1.4
N50 L"A" V1 LA10 LC0 LD3 LE0 LF0 I1.4
N51 L"U" V1 LA10 LC0 LD3 LE0 LF0 I1.4
N52 L"N" V1 LA10 LC0 LD3 LE0 LF0 I1.4
N53 L"R" V1 LA10 LC0 LD3 LE0 LF0 I1.4
N54 L"E" V1 LA10 LC0 LD3 LE0 LF0 I1.4
N55 L"U" V1 LA10 LC0 LD3 LE0 LF0 I1.4
N56 L"T" V1 LA10 LC0 LD3 LE0 LF0 I1.4
N.. . . .
