August 2005 Gravieren 1
1 Gravieren
Gemeinsam mit DataPilot liefert HEIDENHAIN einen
Satz NC-Unterprogramme zum Gravieren von
Beschriftungen (Groß- und Kleinbuchstaben, Ziffern,
diverse Sonderzeichen).
Das Installationsprogramm überträgt diese NC-Unter-
programme zusammen mit den NC-Beispielprogram-
men Grav_Sti und Grav_Man in die „Maschine BEI-
SPIEL“. Die Namen der NC-Unterprogramme sind in
der Betriebsanleitung Beschriftungen gravieren auf-
gelistet.
Die Unterprogramme und Beispielprogramme zum
Gravieren werden zusätzlich komprimiert in der Datei
Grav_4290.zip
in der „Maschine BEISPIEL“ (Ver-
zeichnis „NCPS)“ abgelegt. Transferieren Sie diese
ZIP-Datei in das NCPS-Verzeichnis anderer DataPilot-
Maschinen und entpacken sie, wenn Sie das Gravie-
ren in anderen DataPilot-Maschinen nutzen wollen.
Die komprimierte Datei mit Unterprogrammen und
Beispielprogrammen zum Gravieren befindet sich
auch auf der DataPilot-CD (Pfad:
JH\DP4290\ZIP\Grav_4290.zip).

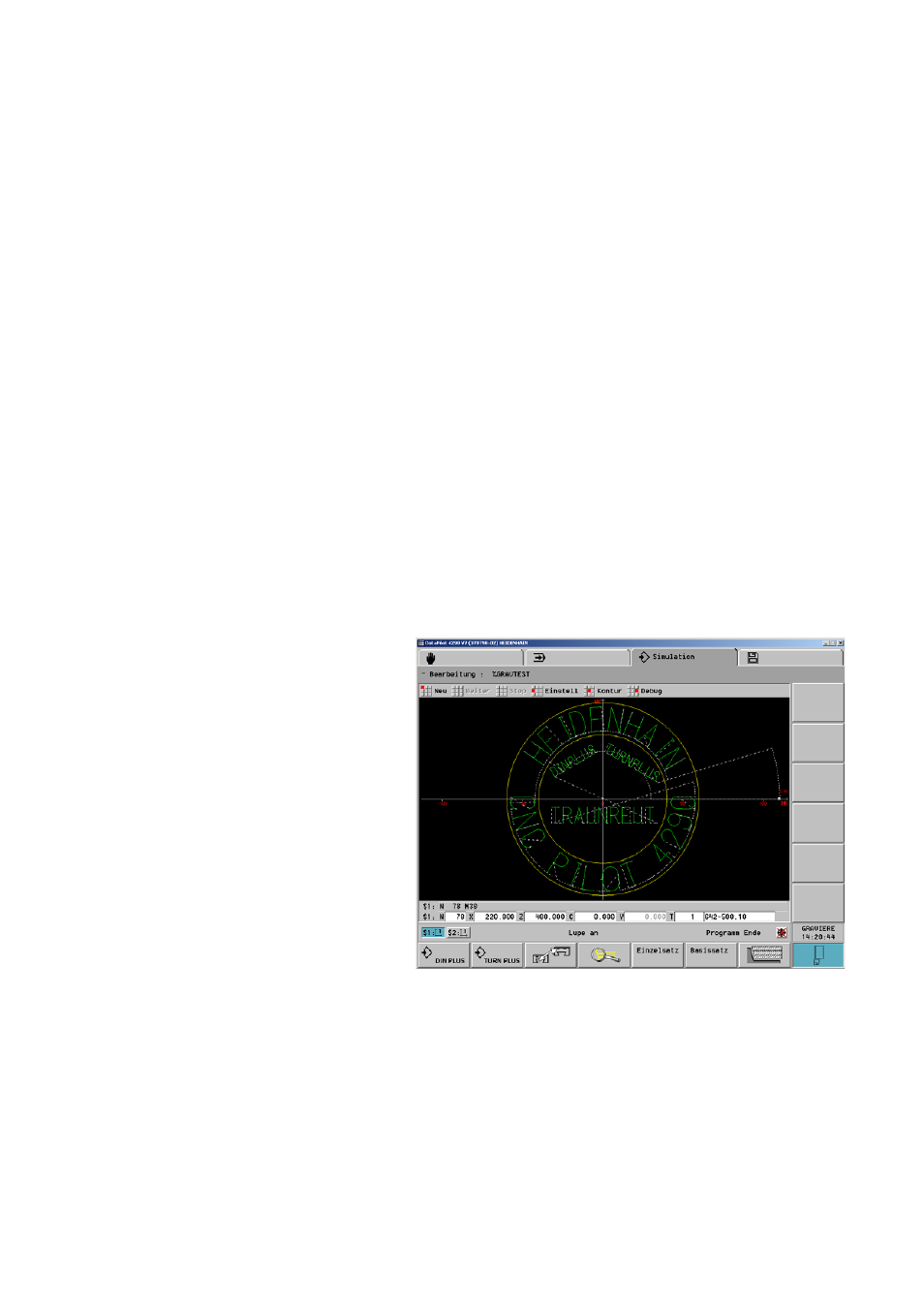

1.1 Beschriftungen gravieren
Die Beschriftung erfolgt mit der C- oder Y-Achse. Die
Zeichen können Sie in der Größe, Lage und Position
anpassen.
Standardmäßig gravieren die Unterprogramme die
Zeichenfolgen
„ auf der Stirnfläche: linear oder polar
„ auf der Mantelfläche: linear
Ob mit der C-Achse oder der Y-Achse graviert wird, ist
von der gültigen Bearbeitungsebene abhängig:
„ G17 (XY): Y-Achse
„ G18 (ZX): C-Achse
„ G19 (ZY): Y-Achse
