August 2005 Gravieren 5

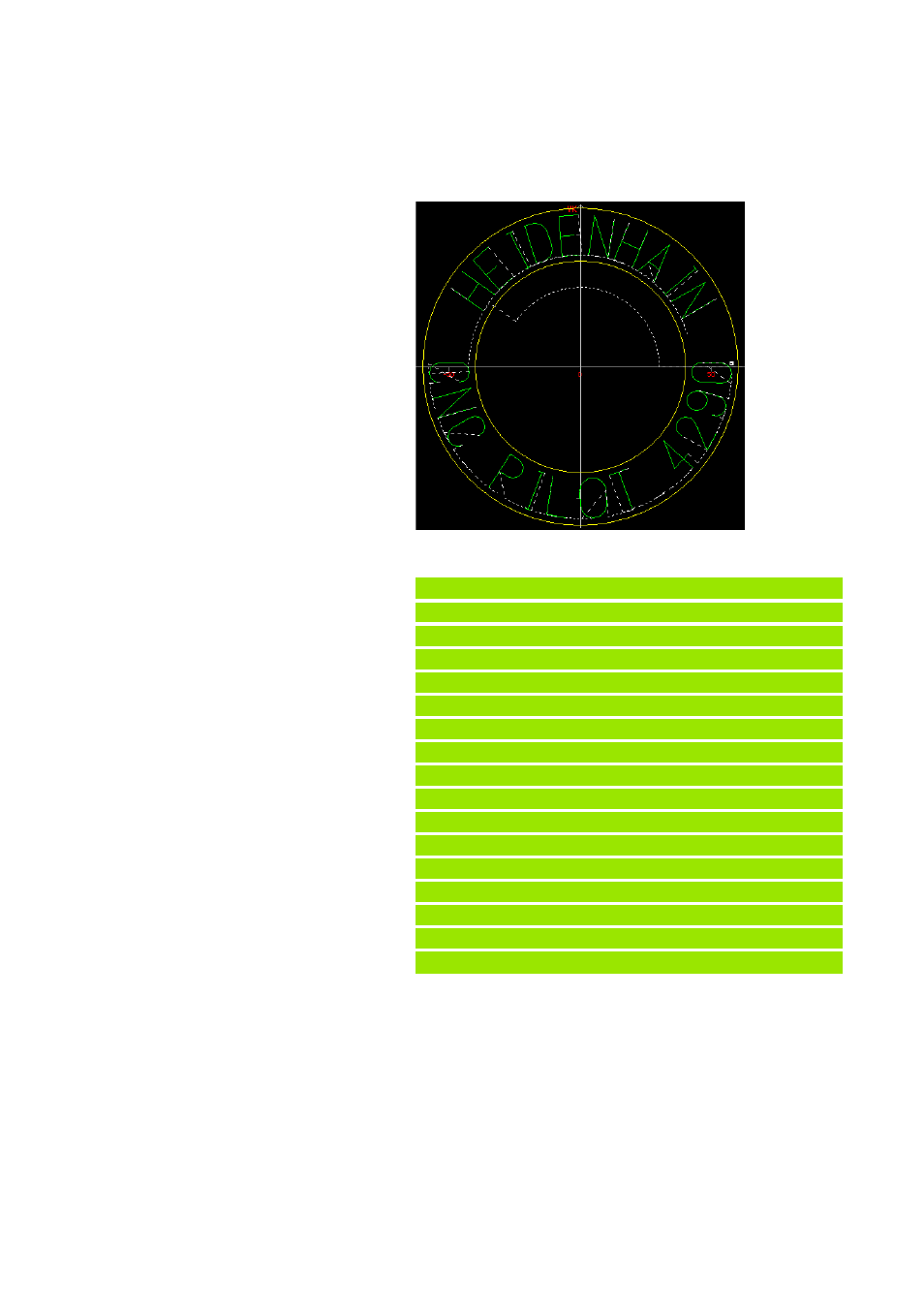

Schriftzug „CNC PILOT 4290“
Der Schriftzug wird polar nach unten gebogen auf
Z = – 10 graviert.
Programmierung des Schriftzugs:
8 das Werkzeug auf C=182,5° positionieren
8 Parameter beim UP-Aufruf:
„ Schrifthöhe: LA=15 mm
„ Fräsebene auf Z=–10 (LC=–10)
„ Rückzugsebene auf Z=–7 (LD=–7)
„ Gravieren auf der Stirnfläche (LE=0)
„ Polarer Schriftzug nach unten gebogen (LF=2)
„ Durchmesser, auf dem der Schriftzug graviert
wird (LH): Zeichenunterkante=115
„ Abstandsfaktor: 1.3 * Standardabstand (I=1.3)
Beispiel: Programm- und Satzaufbau
. . .
N30 G110 C182.5
N32 L"C" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N33 L"N" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N34 L"C" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N35 L"BLANK" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N36 L"P" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N37 L"I" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N38 L"L" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N39 L"O" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N40 L"T" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N41 L"BLANK" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N42 L"4" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N43 L"2" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N44 L"9" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N45 L"0" V1 LA15 LC-10 LD-7 LE0 LF2 LH115 I1.3
N.. . . .
