HEIDENHAIN iTNC 530
243
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e
n

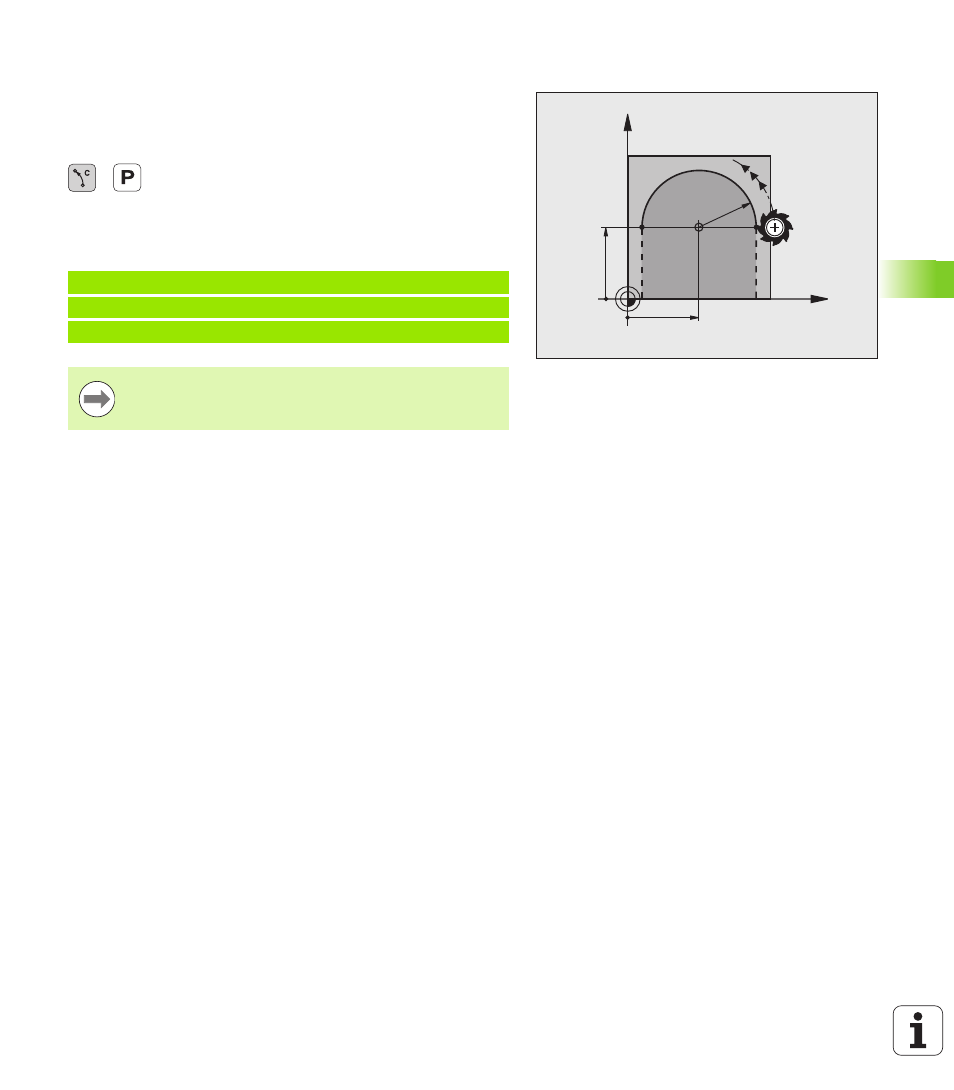

Kreisbahn CP um Pol CC
Der Polarkoordinaten-Radius PR ist gleichzeitig Radius des
Kreisbogens. PR ist durch den Abstand des Startpunkts zum Pol CC
festgelegt. Die zuletzt programmierte Werkzeug-Position vor der
Kreisbahn ist der Startpunkt der Kreisbahn.
U
Polarkoordinaten-Winkel PA
: Winkelposition des
Kreisbahn-Endpunkts zwischen –99999,9999° und
+99999,9999°
U
Drehsinn DR
NC-Beispielsätze
X
Y
25
25
R20
CC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
Bei inkrementalen Koordinaten gleiches Vorzeichen für
DR und PA eingeben.
