286 Programmieren: Datenübernahme aus DXF-Dateien oder Klartext-Konturen
7.
1 DXF
-D
a
te
ien v
e
ra
rbeit
e
n (Sof
tw
ar
e-Option)

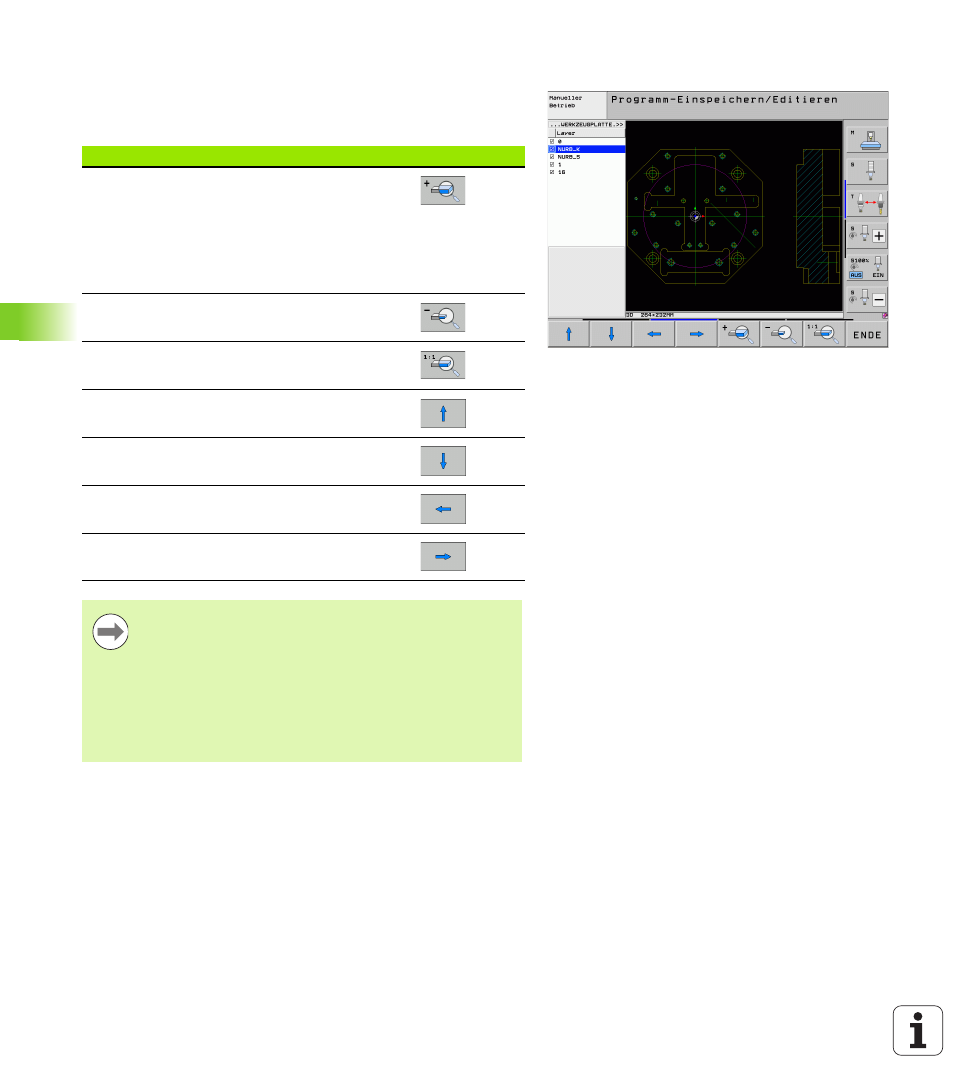

Zoom-Funktion
Um bei der Kontur- oder Punkteauswahl auch kleine Details leicht
erkennen zu können, stellt die TNC eine leistungsfähige Zoom-
Funktion zur Verfügung:
Funktion Softkey
Werkstück vergrößern. Die TNC vergrößert
grundsätzlich so, dass die Mitte des momentan
dargestellten Ausschnittes jeweils vergrößert
wird. Ggf. mit den Bildlaufleisten die Zeichnung
so im Fenster positionieren, dass das
gewünschte Detail nach Betätigung des
Softkeys direkt sichtbar ist.
Werkstück verkleinern
Werkstück in Originalgröße anzeigen
Zoombereich nach oben verschieben
Zoombereich nach unten verschieben
Zoombereich nach links verschieben
Zoombereich nach rechts verschieben
Wenn Sie eine Mouse mit Rad verwenden, dann können
Sie durch Drehen des Rades Aus- und Einzoomen. Das
Zoomzentrum liegt an der Stelle, an der sich der Mouse-
Zeiger gerade befindet.
Alternativ können Sie auch durch Auswahl eines
Zoombereichse mit der linken Maustaste zoomen.
Durch Doppelklick mit der rechten Mouse-Taste setzen
die Ansicht wieder in die Grundstellung zurück.
