HEIDENHAIN iTNC 530 501
12.4 FUNCTION TCPM (Sof
tw
ar
e-Option 2)
12.4 FUNCTION TCPM
(Software-Option 2)

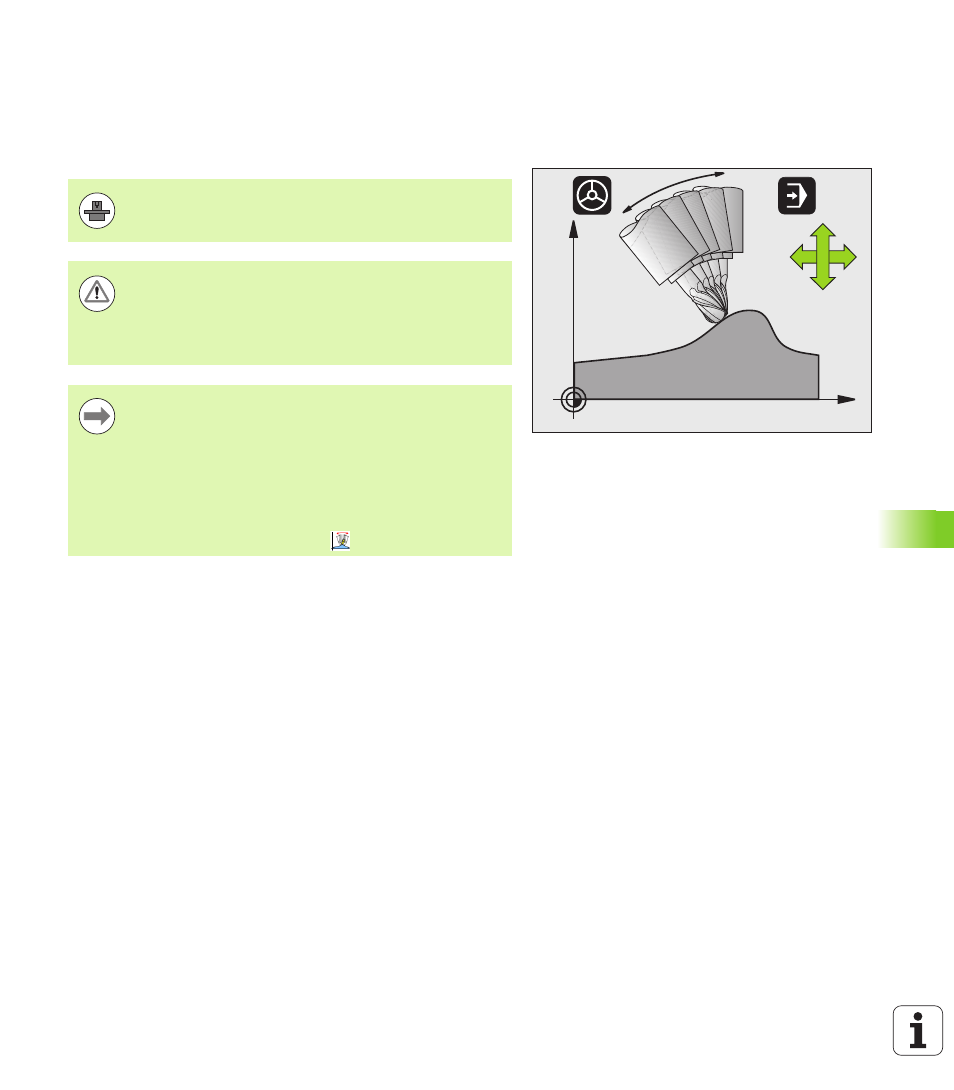

Funktion
FUNCTION TCPM ist eine Weiterentwicklung der Funktion M128, mit der
Sie das Verhalten der TNC beim Positionieren von Drehachsen
festlegen können. Im Gegensatz zu M128 können Sie bei FUNCTION
TCPM
die Wirkungsweise verschiedener Funktionalitäten selbst
definieren:
„ Wirkungsweise des programmierten Vorschubes: F TCP / F CONT
„ Interpretation der im NC-Programm programmierten Drehachs-
Koordinaten: AXIS POS / AXIS SPAT
„ Interpolationsart zwischen Start- und Zielposition: PATHCTRL AXIS /
PATHCTRL VECTOR
X
Z
B
Z
X
Die Maschinengeometrie muss vom Maschinenhersteller
in Maschinen-Parametern oder in Kinematik-Tabellen
festgelegt sein.
Bei Schwenkachsen mit Hirth-Verzahnung:
Stellung der Schwenkachse nur verändern, nachdem Sie
das Werkzeug freigefahren haben. Ansonsten können
durch das Herausfahren aus der Verzahnung
Konturverletzungen entstehen.
Vor Positionierungen mit M91 oder M92: FUNCTION TCPM
rücksetzen.
Um Kontur-Verletzungen zu vermeiden dürfen Sie mit
FUNCTION TCPM
nur Radiusfräser verwenden.
Die Werkzeug-Länge muss sich auf das Kugelzentrum des
Radiusfräsers beziehen.
Wenn FUNCTION TCPM aktiv ist, zeigt die TNC in der
Positions-Anzeige das Symbol
an.
