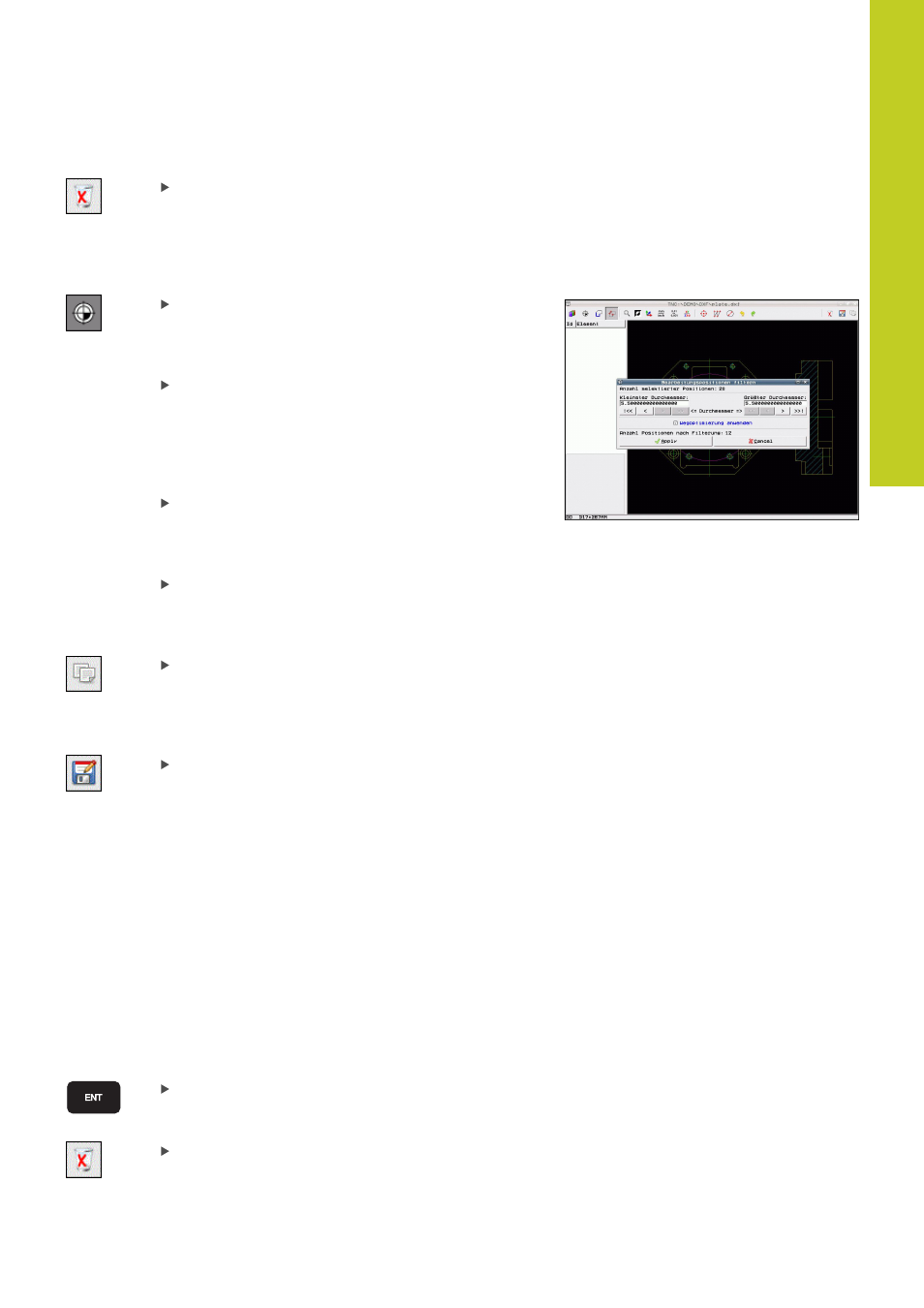

DXF-Dateien verarbeiten (Software-Option)

7.1

7

TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013

247

Wenn Sie noch weitere Bearbeitungspositionen
wählen wollen um diese in einer anderen Datei
zu speichern: Icon gewählte Elemente aufheben
drücken und wie zuvor beschrieben wählen

Schnellanwahl von Bohrpositionen über Mouse-Bereich

Modus zum Selektieren von Bearbeitungsposition
wählen: Die TNC blendet die im linken Fenster
angezeigten Layer aus und das rechte Fenster ist
für die Positionsauswahl aktiv

Shift-Taste auf der Tastatur drücken und mit der
linken Mouse-Taste einen Bereich aufziehen, in
dem die TNC alle enthaltenen Kreismittelpunkte
als Bohrpositionen übernehmen soll: Die TNC
blendet ein Fenster ein, in dem Sie die Bohrungen
nach ihrer Größe filtern können

Filtereinstellungen setzen siehe "" und mit
Schaltfläche

Anwenden bestätigen: Die TNC

übernimmt die gewählten Positionen ins linke
Fenster (anzeigen eines Punkt-Symbols)

Bei Bedarf können Sie bereits selektierte
Elemente wieder deselektieren, indem Sie
nochmal einen Bereich aufziehen, jedoch zusätzlich
die Taste CTRL gedrückt halten

Gewählte Bearbeitungspositionen in den
Zwischenspeicher der TNC speichern, um diese
dann anschließend als Positioniersatz mit Zyklus-
Aufruf in einem Klartext-Dialog-Programm
einfügen zu können, oder

Gewählte Bearbeitungspositionen in eine
Punkte-Datei speichen: Die TNC zeigt ein
Überblendfenster, in dem Sie das Zielverzeichnis
und einen beliebigen Dateinamen eingeben
können. Grundeinstellung: Name der DXF-Datei.
Wenn der Name der DXF-Datei Umlaute oder
Leerstellen enthält, dann ersetzt die TNC diese
Zeichen durch einen Unterstrich. Alternativ
können Sie auch den Datei-Typ wählen: Punkte-
Tabelle (

.PNT), Mustergenerator-Tabelle (.HP)

oder Klartext-Dialog-Programm (

.H). Wenn Sie

die Bearbeitungspositionen in ein Klartext-Dialog-
Programm speichern, dann erzeugt die TNC
für jede Bearbeitungsposition einen separaten
Linearsatz mit Zyklusaufruf (

L X... Y... M99).

Dieses Programm können Sie auch auf alte TNC-
Steuerungen übertragenund dort abarbeiten.

Eingabe bestätigen: Die TNC speichert das Kontur-
Programm in dem Verzeichnis, in dem auch die
DXF-Datei gespeichert ist

Wenn Sie noch weitere Bearbeitungspositionen
wählen wollen um diese in einer anderen Datei
zu speichern: Icon gewählte Elemente aufheben
drücken und wie zuvor beschrieben wählen
