Programmieren: Mehrachs-Bearbeitung
12.2 Die PLANE-Funktion: Schwenken der Bearbeitungsebene
(Software-Option 1)
12
384
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013

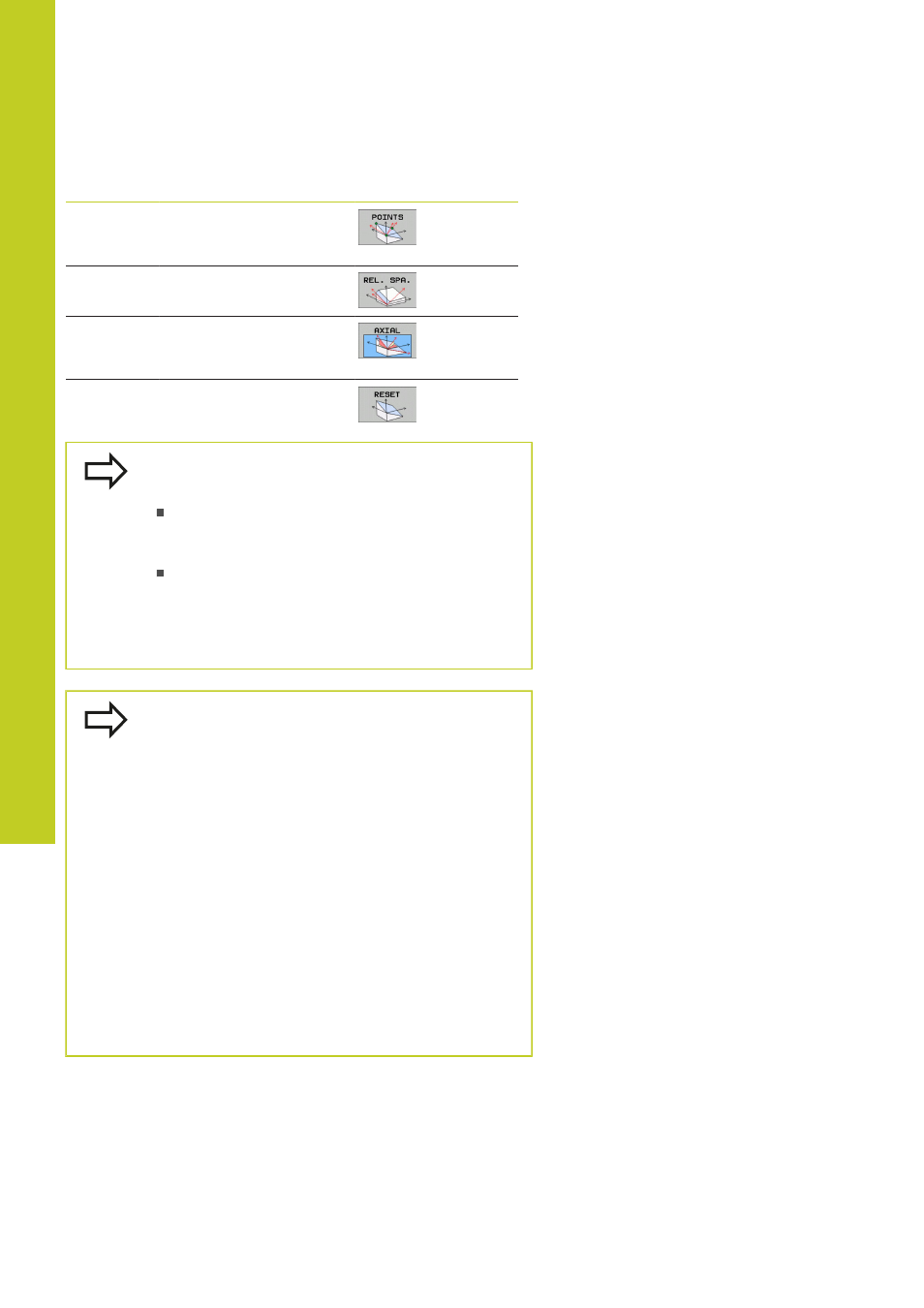

Funktion
Erforderliche Parameter
Softkey
Seite
POINTS
Koordinaten von drei
beliebigen Punkten der
zu schwenkenden Ebene
RELATIV
Einzelner, inkremental
wirkender Raumwinkel
AXIAL
Bis zu drei absolute oder
inkrementale Achswinkel
A, B, C
RESET
PLANE-Funktion
rücksetzen
Die Parameter-Definition der
PLANE-Funktion ist in
zwei Teile gegliedert:
Die geometrische Definition der Ebene, die
für jede der verfügbaren
PLANE-Funktionen
unterschiedlich ist
Das Positionierverhalten der
PLANE-Funktion, das
unabhängig von der Ebenendefinition zu sehen
ist und für alle
PLANE-Funktionen identisch ist,
siehe "Positionierverhalten der PLANE-Funktion
festlegen", Seite 399
Die Funktion Ist-Position übernehmen ist bei aktiver
geschwenkter Bearbeitungsebene nicht möglich.
Wenn Sie die
PLANE-Funktion bei aktivem M120
verwenden, dann hebt die TNC die Radius-Korrektur
und damit auch die Funktion
M120 automatisch auf.
PLANE-Funktionen grundsätzlich immer mit
PLANE RESET zurücksetzen. Die Eingabe von 0 in
allen
PLANE-Parametern setzt die Funktion nicht
vollständig zurück.
Falls Sie mit der Funktion
M138 die Anzahl der
Schwenkachsen begrenzen, können dadurch
die Schwenkmöglichkeiten an Ihrer Maschine
eingeschränkt werden.
Sie können die PLANE-Funktionen nur mit Werkzeug-
Achse Z verwenden.
Die TNC unterstützt das Schwenken der
Bearbeitungsebene nur mit Spindelachse Z.
