SMA SIC 50 - Handbuch (Seite 13)

SMA Solar Technology AG Batteriemanagement und Laderegelung
Installationsanleitung SIC50-IA-de-11 13
4.2 Standalone-Betrieb
Im Standalone Betrieb oder im Betrieb mit den Sunny Islands 3324 /4248 steuert der Laderegler je
nach eingestelltem Batterietyp und aktueller Ladephase die Ladespannung der Batterie selbständig
nach dem „Vier-Stufen-Ladeverfahren“ (MPP, Boost, Continous, Float). In der ersten Stufe wird mit
dem maximal vom PV-Generator zur Verfügung gestellten Strom geladen. In der zweiten Stufe wird
der Ladestrom reduziert und die Batteriespannung auf die eingestellte Ladespannung für Boost
eingeregelt. Diese Stufe wird nur durchlaufen, wenn während der vorhergehenden Entladung die
Batteriespannung einmal kleiner als 2,08 V/Zelle gewesen ist. Ansonsten wird direkt mit der dritten
Stufe Continous geladen. Diese unterscheidet sich von der Boost-Ladung nur durch eine etwas
geringere Ladespannung. Nach Abschluss der Continous-Ladung geht der Laderegler in die
Float‑Ladung, in der er bis zur nächsten Entladung bleibt.
Ist ein Batterietemperatursensor angeschlossen, wird mit –4 mV/°C pro Zelle die Ladespannung an
die Temperatur angepasst.

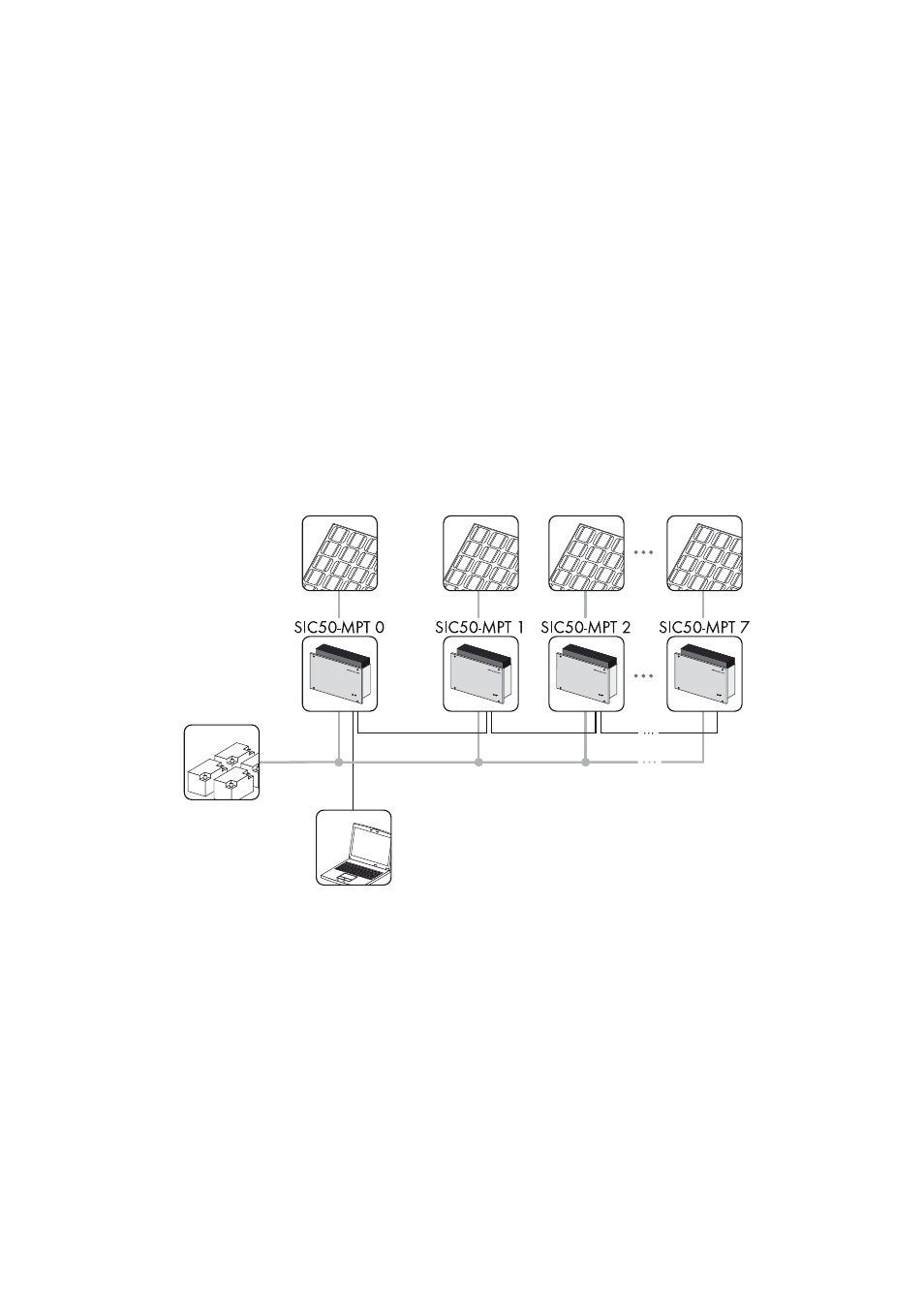

Prinzip des Ladereglers im Standalone-Betrieb
PC
Batterie
Laderegler
