6.6.4 Standalone-Betrieb

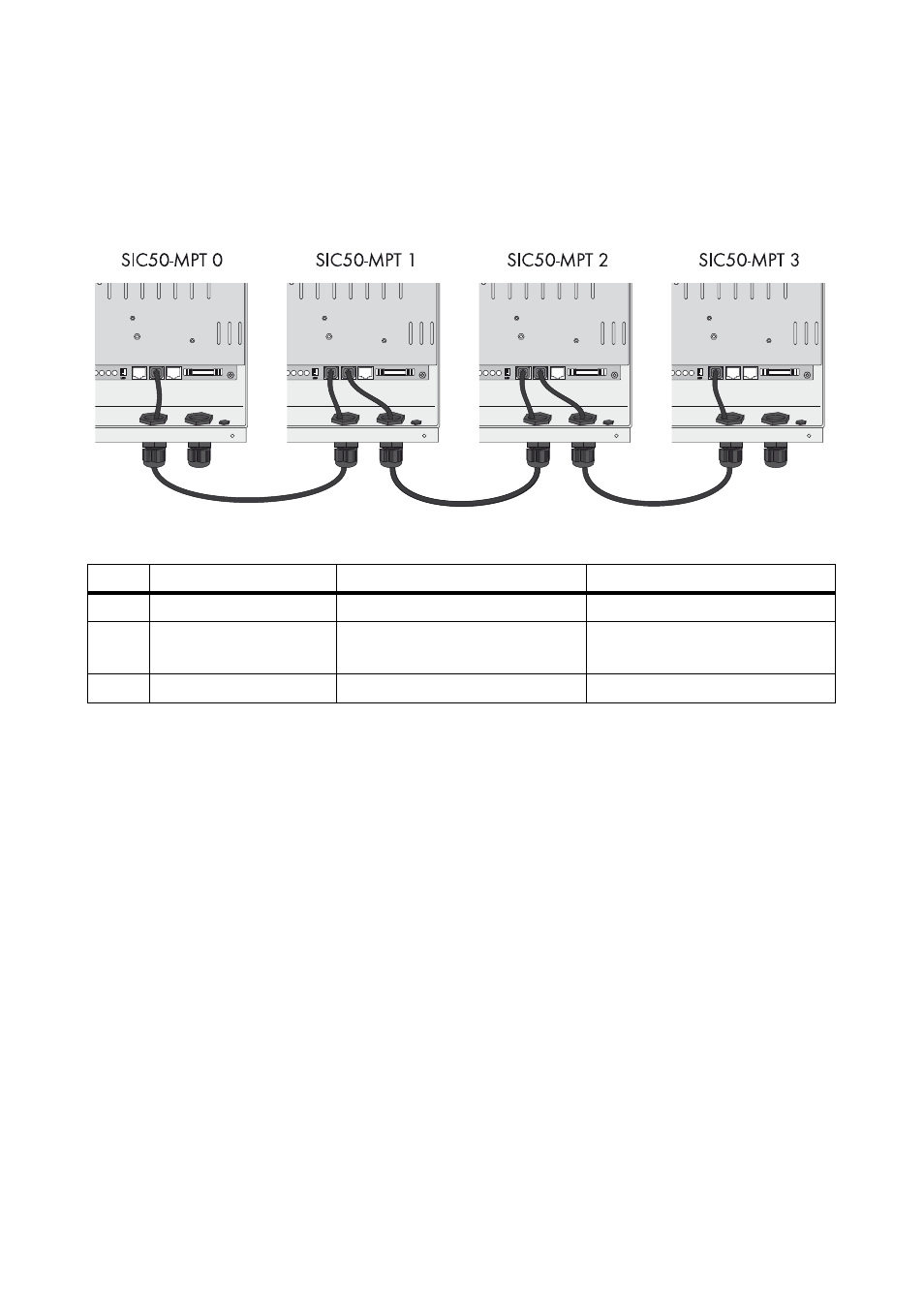

Es lassen sich bis zu 8 Laderegler miteinander verbinden. Verbinden Sie den MSTE‑Bus Eingang des
Ladereglers mit dem MSTE‑Bus Ausgang des folgenden Ladereglers. Verwenden Sie dafür ein
RJ45‑Kabel.
Pin-Belegung des MSTE‑Bus
Pin
Funktion
Pegel
Beschreibung
4
GND
0 V
Bezugspotenzial
3
TXD Bus / RXD Bus
TTL, Open Collector
Ruhepotenzial: +5 V
Aktiv: 0 V
9
Schirm, Erde
