SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SIC50-IA-de-11 25
6.6 Kommunikation
6.6.1 Schnittstelle
6.6.2 Anschluss zur seriellen Schnittstelle am PC
Der Anschluss eines PCs an den Laderegler ist in beiden Betriebsarten (SMA‑Betrieb und
Standalone‑Betrieb) möglich. Damit lassen sich Messwerte nur auslesen.
Der Anschluss erfolgt über die RJ45 Buchse des ersten Ladereglers (Geräteadresse 0) zur seriellen
Schnittstelle des PCs. Verwenden Sie dafür ein Adapterkabel von RJ45 zu RS232.

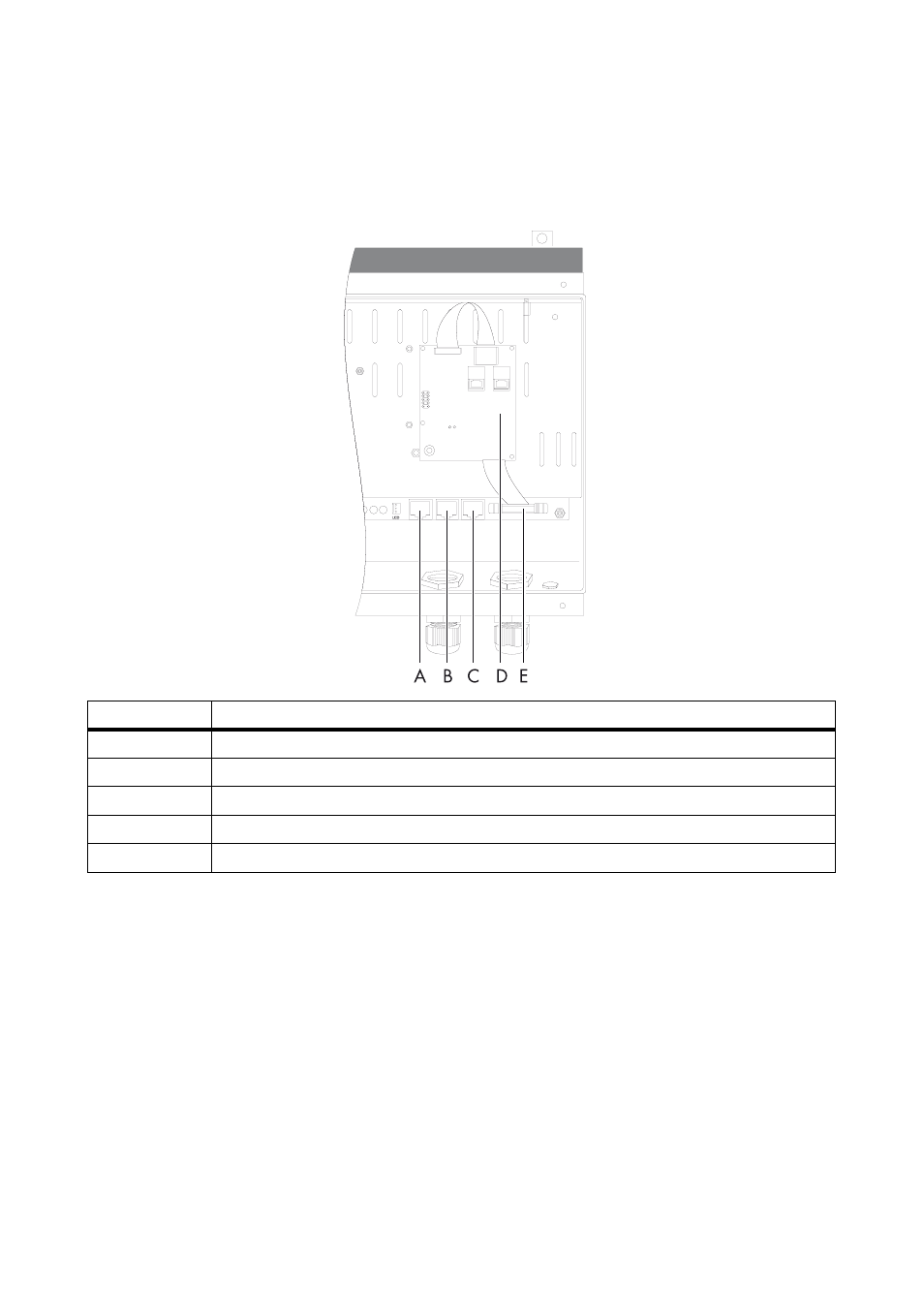

Objekt Benennung
A MSTE‑Bus Ausgang
B MSTE‑Bus Eingang
C RJ45 Buchse für den Anschluss an eine serielle Schnittstelle
D Steckplatz für Kommunikationsschnittstelle SIC-PB
E Buchse für Anschluss Kommunikationsschnittstelle
