SMA SIC 50 - Handbuch (Seite 24)

Elektrischer Anschluss SMA Solar Technology AG
24 SIC50-IA-de-11 Installationsanleitung
Vorgehensweise beim Anschluss

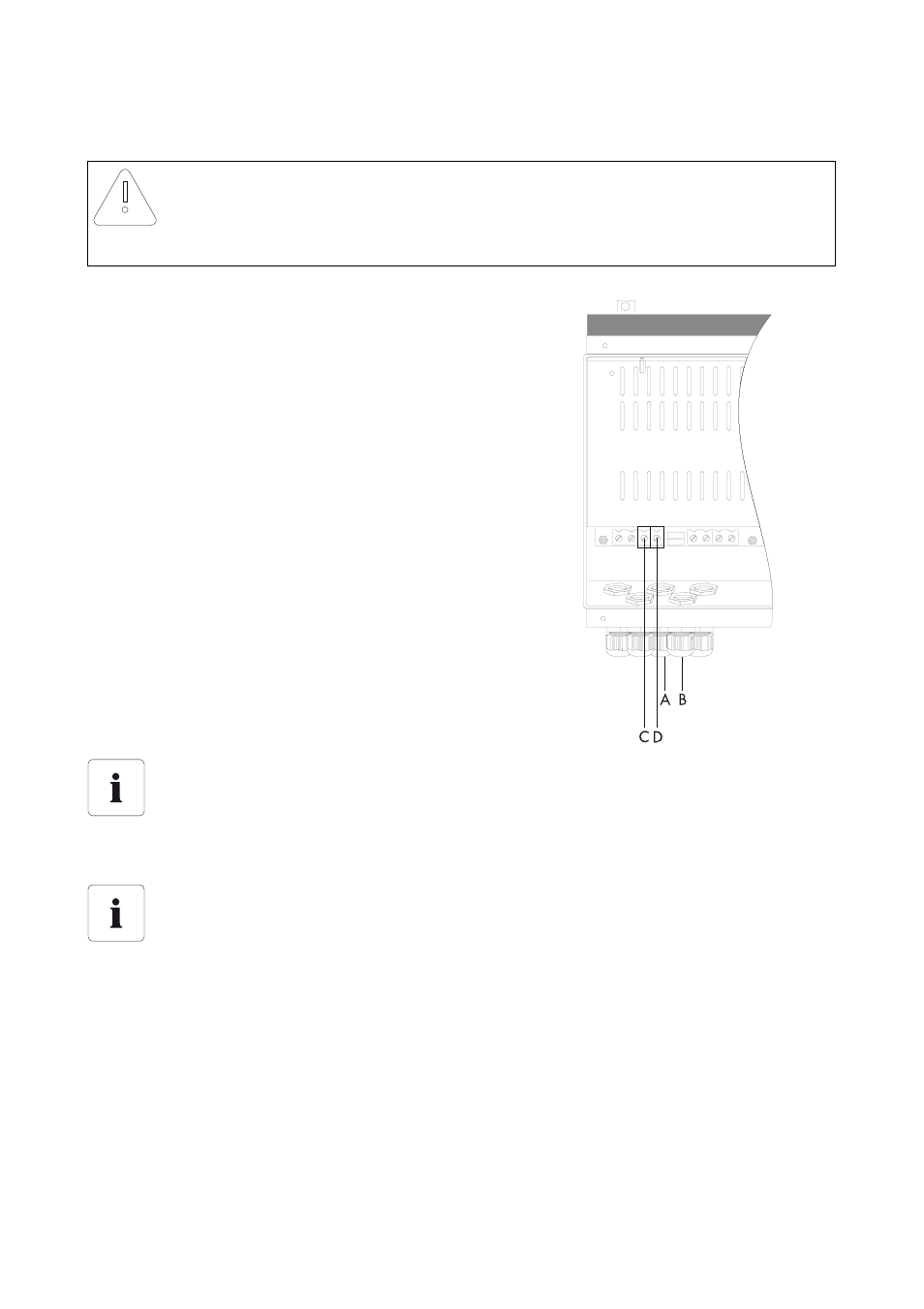

1. Überwurfmutter der Kabelverschraubung mit
metrischem Gewinde (A) abdrehen und über die
„BAT–“-Leitung der Batterie führen.
2. „BAT–“-Leitung der Batterie durch die
Kabelverschraubung ins Innere des Ladereglers
ziehen und an der Anschlussklemme „BAT–“ (C)
anschließen.
3. Überwurfmutter der Kabelverschraubung
festdrehen.
4. Überwurfmutter der Kabelverschraubung mit
metrischem Gewinde (B) abdrehen und über die
„BAT+“-Leitung der Batterie führen.
5. „BAT+“-Leitung der Batterie durch die
Kabelverschraubung ins Innere des Ladereglers
ziehen und an der Anschlussklemme „BAT+“ (D)
anschließen.
6. Überwurfmutter der Kabelverschraubung
festdrehen.
ACHTUNG!
Zerstörung des Ladereglers durch verpolten Anschluss der Batterie.
• Korrekte Polarität der Leitungen, die zur Batterie führen, beachten.
Schmelzsicherungen bei Verpolung der DC-Leitungen austauschen
Werden die DC-Leitungen beim Anschluss verpolt, wird die Schmelzsicherung zerstört.
Gehen Sie wie in Kapitel 9.1 „Austausch der Schmelzsicherungen“ (Seite 38) beschrieben
vor, um die Schmelzsicherungen auszutauschen.
Vielfarben-LED
Nach dem Anschluss der Batterie leuchtet die Vielfarben-LED des Ladereglers rot. Bleibt die
LED aus, sind die DC-Leitungen verpolt und die Schmelzsicherungen müssen ausgetauscht
werden. Ist dies nicht der Fall ist der Laderegler defekt und muss ausgetauscht werden.
Setzen Sie sich in diesem Fall mit der SMA Service Line in Verbindung. Siehe Kapitel
14 „Kontakt“ (Seite 45).
