Elektrischer Anschluss
SMA Solar Technology AG
20
SIC50-IA-de-11
Installationsanleitung

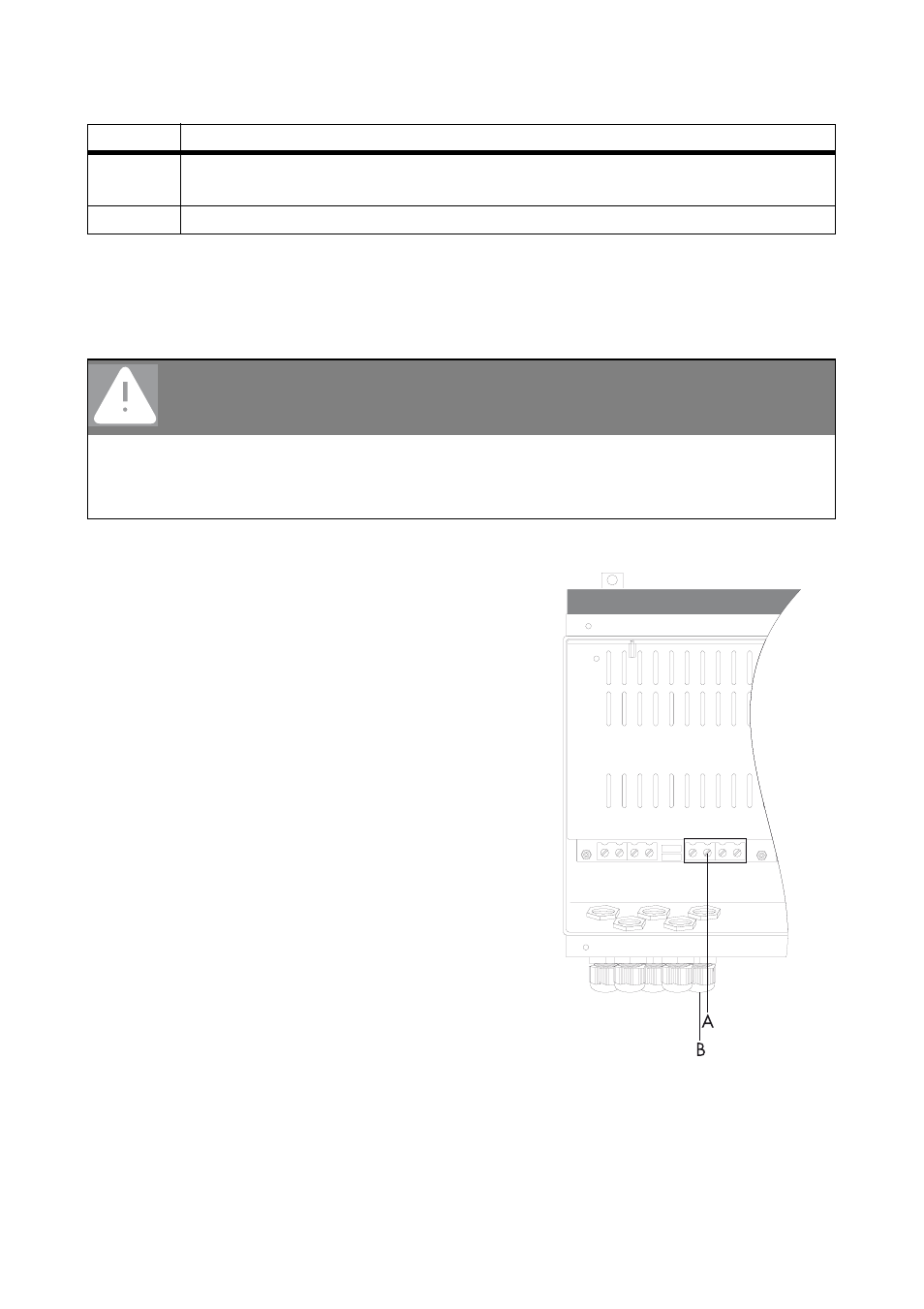

6.3 Erdung
6.3.1 Erdung des Ladereglers
1. Laderegler öffnen. Schrauben des Gehäusedeckels lösen und Gehäusedeckel abnehmen.
2. Überwurfmutter der Kabelverschraubung mit
metrischem Gewinde (B) abdrehen und über die
PE-Zuleitung führen.
3. PE-Zuleitung durch die Kabelverschraubung ins
Innere des Ladereglers ziehen und an der
Anschlussklemme „EARTH“ (A) anschließen.
4. Überwurfmutter der Kabelverschraubung
festdrehen.
N
Kabelverschraubung mit metrischem Gewinde M25 für Leitung des Störmeldekontakts
und des Batterietemperatursensors
O
Kabelverschraubung mit metrischem Gewinde M25 für Kommunikationsleitung
GEFAHR!
Lebensgefahr durch Stromschlag.
Der Laderegler hat die Schutzklasse I.
• Laderegler ordnungsgemäß erden, unabhängig davon ob Batterie und PV
geerdet sind.
Objekt
Beschreibung
