SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
SIC50-IA-de-11
33

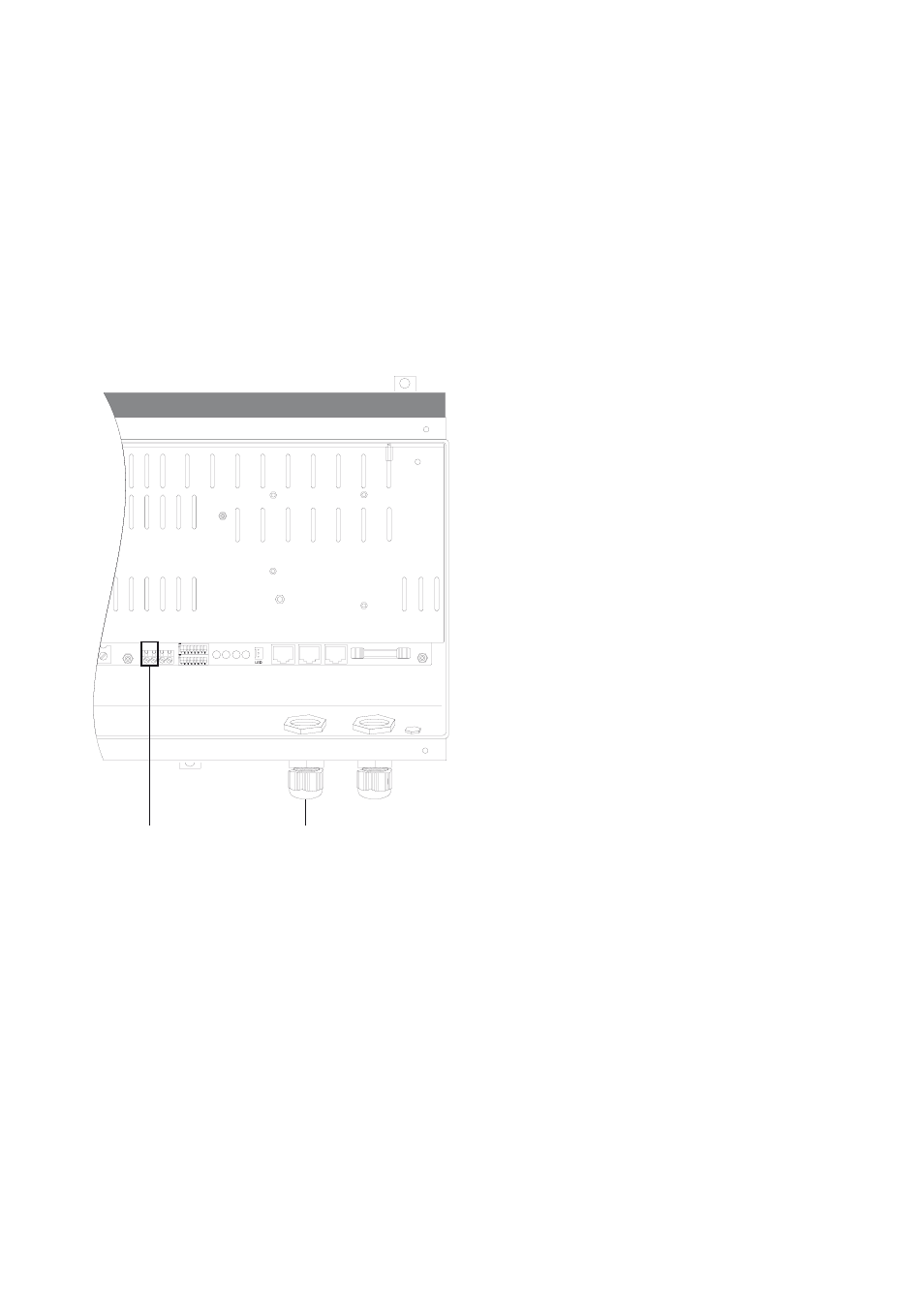

Vorgehensweise beim Anschluss
1. Widerstand entfernen.
2. Überwurfmutter der Kabelverschraubung mit metrischem Gewinde M25 (A) abdrehen und
über das Kabel des Batterietemperatursensors führen.
3. Dichtungseinsatz mit Kabeldurchführung aus der Kabelverschraubung entfernen.
4. Leitungen durch die Kabeldurchführungen im Dichtungseinsatz führen.
5. Leitungen des Batterietemperatursensors an der Anschlussklemme (B) anschließen.
6. Überwurfmutter der Kabelverschraubung festdrehen.
A
B
