SMA POWER REDUCER BOX - Handbuch (Seite 29)

SMA Solar Technology AG 7 Anschluss
Bedienungsanleitung REDUCERBOX-BA-de-16 29

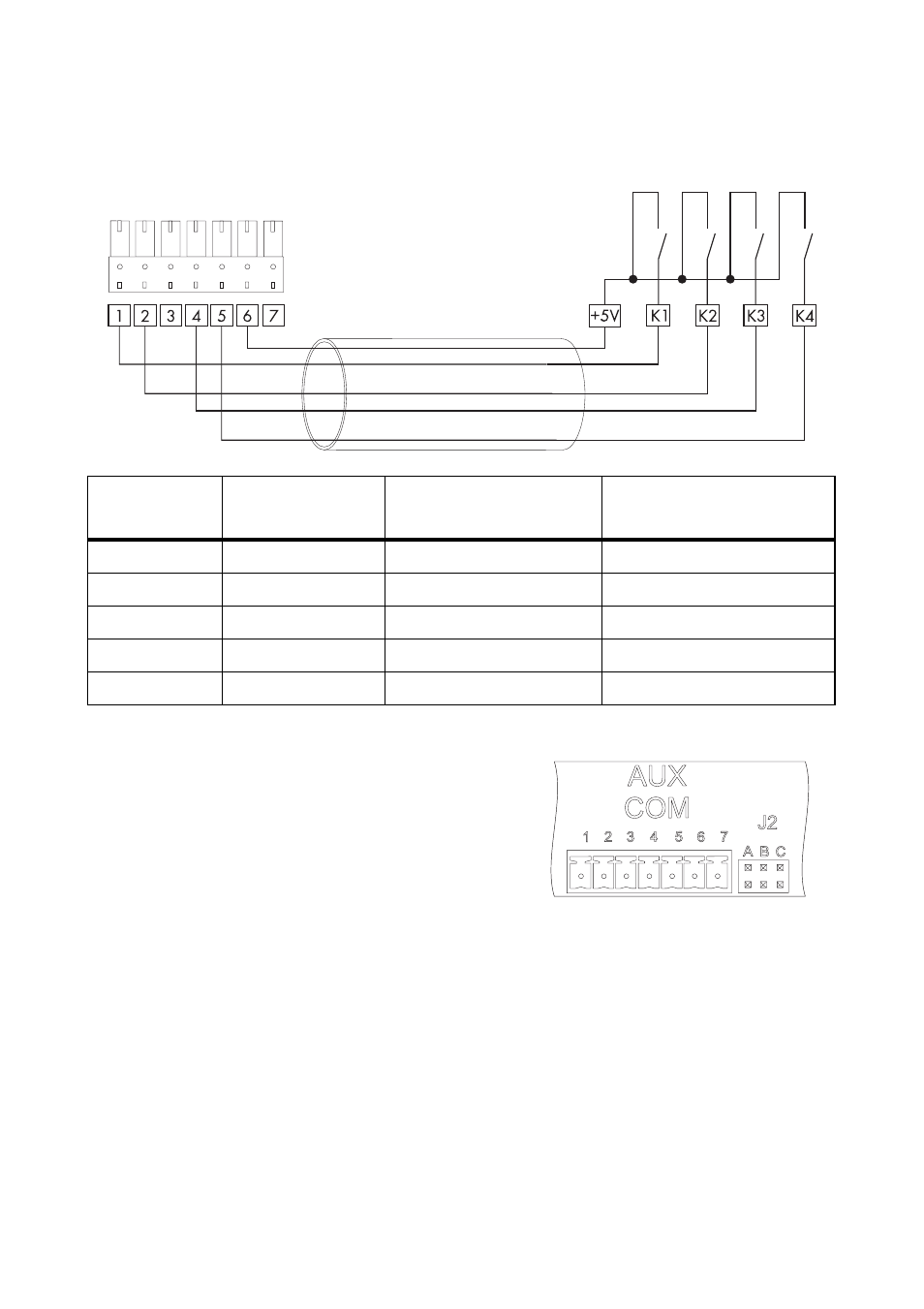

1. Das vorkonfektionierte Kabel an den Rundsteuerempfänger anschließen. Die Verdrahtung
entnehmen Sie dem folgenden Schaltplan:
2. 7-poligen Stecker in den AUXCOM-Anschluss der
Power Reducer Box stecken.
☑ Die Power Reducer Box ist an den Rundsteuerempfänger angeschlossen.
Aderfarbe*
* DIN 47100 ohne Farbwiederholung
Signal Power Reducer Box
AUXCOM‑Anschluss Beschreibung
grau +5 V 6 Spannungsversorgung
weiß K1 1 Relaiskontakt 1
braun K2 2 Relaiskontakt 2
grün K3 4 Relaiskontakt 3
gelb K4 5 Relaiskontakt 4
