Position
Bezeichnung
D
Display
Das Display zeigt aktuelle Betriebsdaten und Fehler an.
E
Gehäusedeckel
* Optional

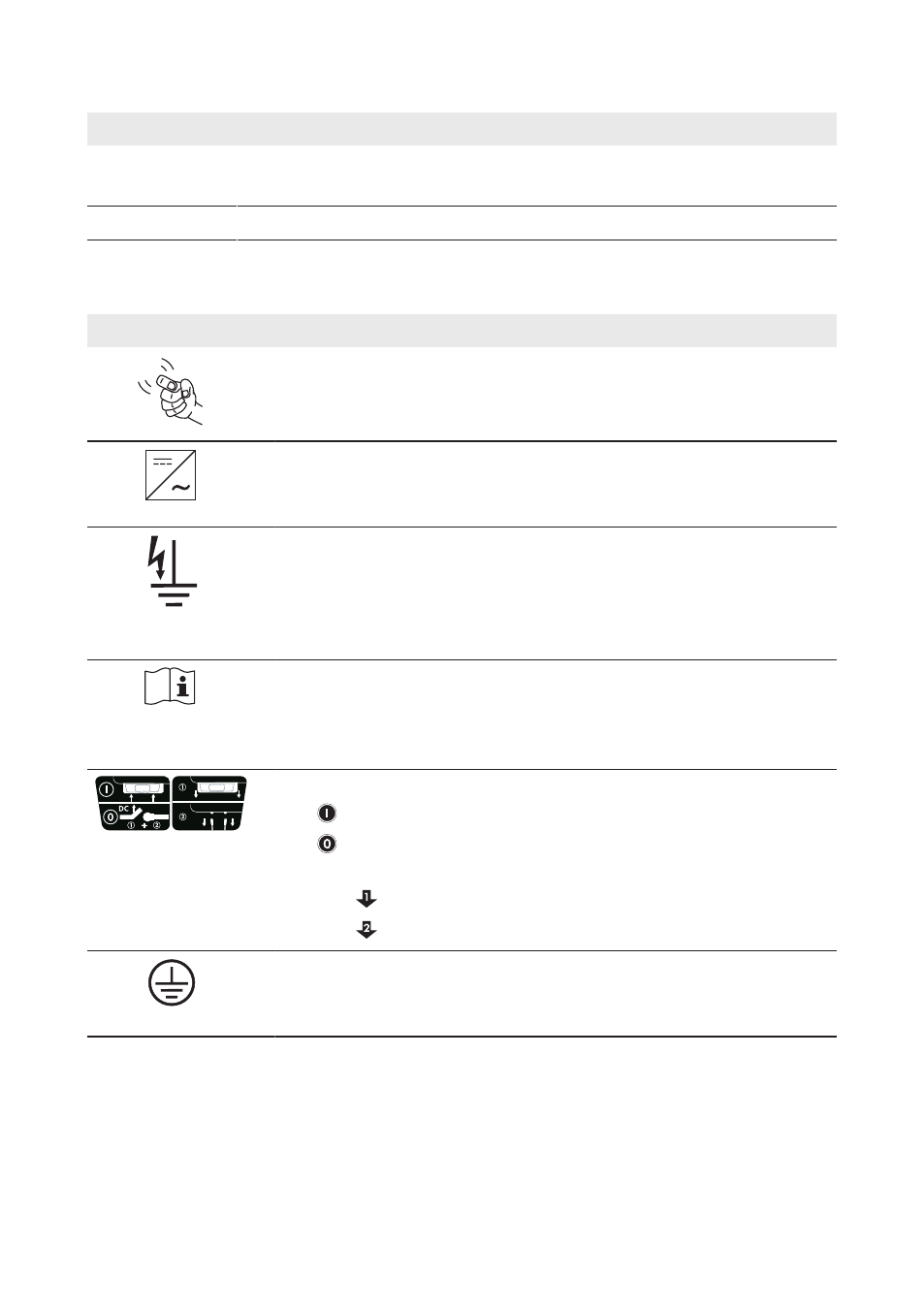

Symbole auf dem Wechselrichter und dem Typenschild
Symbol
Erklärung
Durch Klopfen an den Gehäusedeckel können Sie das Display aktivieren
und bedienen (siehe Kapitel 9.3, Seite 48).
Wechselrichter
Zusammen mit der grünen LED signalisiert das Symbol den Betriebszu-
stand des Wechselrichters.
Erdschluss
Zusammen mit der roten LED signalisiert ds Symbol, dass ein Erdschluss
im PV-Generator vorliegt oder mindestens einer der Varistoren im Wech-
selrichter defekt ist (Fehlerbehebung siehe Serviceanleitung unter ).
Dokumentation beachten
Zusammen mit der gelben LED signalisiert das Symbol einen Fehler oder
).
Funktionsweise des ESS*:
•
Wenn der ESS steckt, ist der DC-Stromkreis geschlossen.
•
Um den DC-Stromkreis zu unterbrechen, müssen Sie folgende
Schritte nacheinander durchführen:
–
ESS abziehen.
–
Alle DC-Steckverbinder entriegeln und abziehen.
Schutzleiter
Dieses Symbol kennzeichnet den Ort für den Anschluss eines Schutzlei-
ters.
