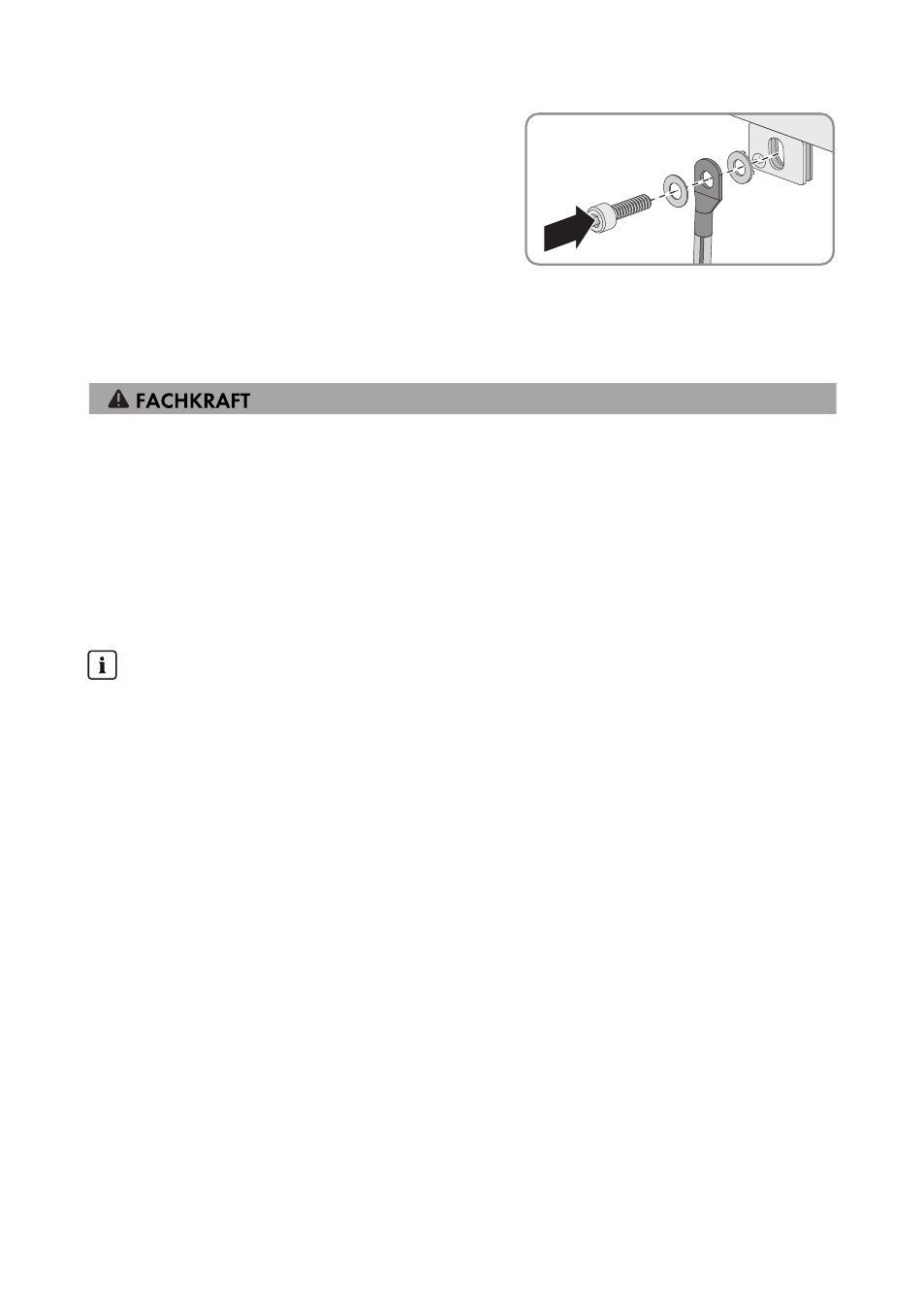

3. Unterlegscheibe, das Erdungskabel mit
Ringkabelschuh und Sperrkantscheibe auf der
Zylinderschraube M6x12 anordnen. Dabei muss
die Verzahnung der Sperrkantscheibe zur
Metalllasche am Wechselrichter zeigen.
4. Zylinderschraube durch die Metalllasche am Wechselrichter stecken und mit der
Wandhalterung verschrauben (Drehmoment: 6 Nm).
6.4 Anschluss an das Störmelderelais
Sie können das Störmelderelais nutzen, um sich einen Fehler des Wechselrichters anzeigen oder
melden zu lassen. Dazu ist eine Parallelschaltung erforderlich. Alternativ können Sie sich den
ungestörten Betrieb anzeigen oder melden lassen. Dazu ist eine Reihenschaltung erforderlich. Sie
können an einen Störmelder oder Betriebsmelder mehrere Wechselrichter anschließen. Dazu
müssen Sie das Störmelderelais mehrerer Wechselrichter parallel schalten.
Bei kritischen Störungen schließt das Störmelderelais sofort und das Warnsignal durch den
angeschlossenen Verbraucher wird ausgelöst. Bei unkritischen Störungen schließt das
Störmelderelais erst nach mehreren Blinkzyklen der gelben LED. Wenn der Wechselrichter sich
wieder mit dem öffentlichen Stromnetz verbindet, öffnet auch das Störmelderelais wieder.
Fehlermeldung normativ gefordert
In einigen Ländern wird das Signalisieren von Fehlern normativ gefordert, z. B. durch die
IEC 62109-2. Um die normative Anforderung zu erfüllen, eine der folgenden Maßnahmen
durchführen:
• An das Störmelderelais eine Anzeigeeinrichtung anschließen, die einen Fehler oder den
ungestörten Betrieb des Wechselrichters signalisiert.
• Die Störungsalarmierung im Sunny Portal aktivieren (Informationen zur
Störungsalarmierung über Sunny Portal siehe Bedienungsanleitung des Sunny Portal unter
www.SunnyPortal.com). Dazu muss der Wechselrichter im Sunny Portal registriert sein.
