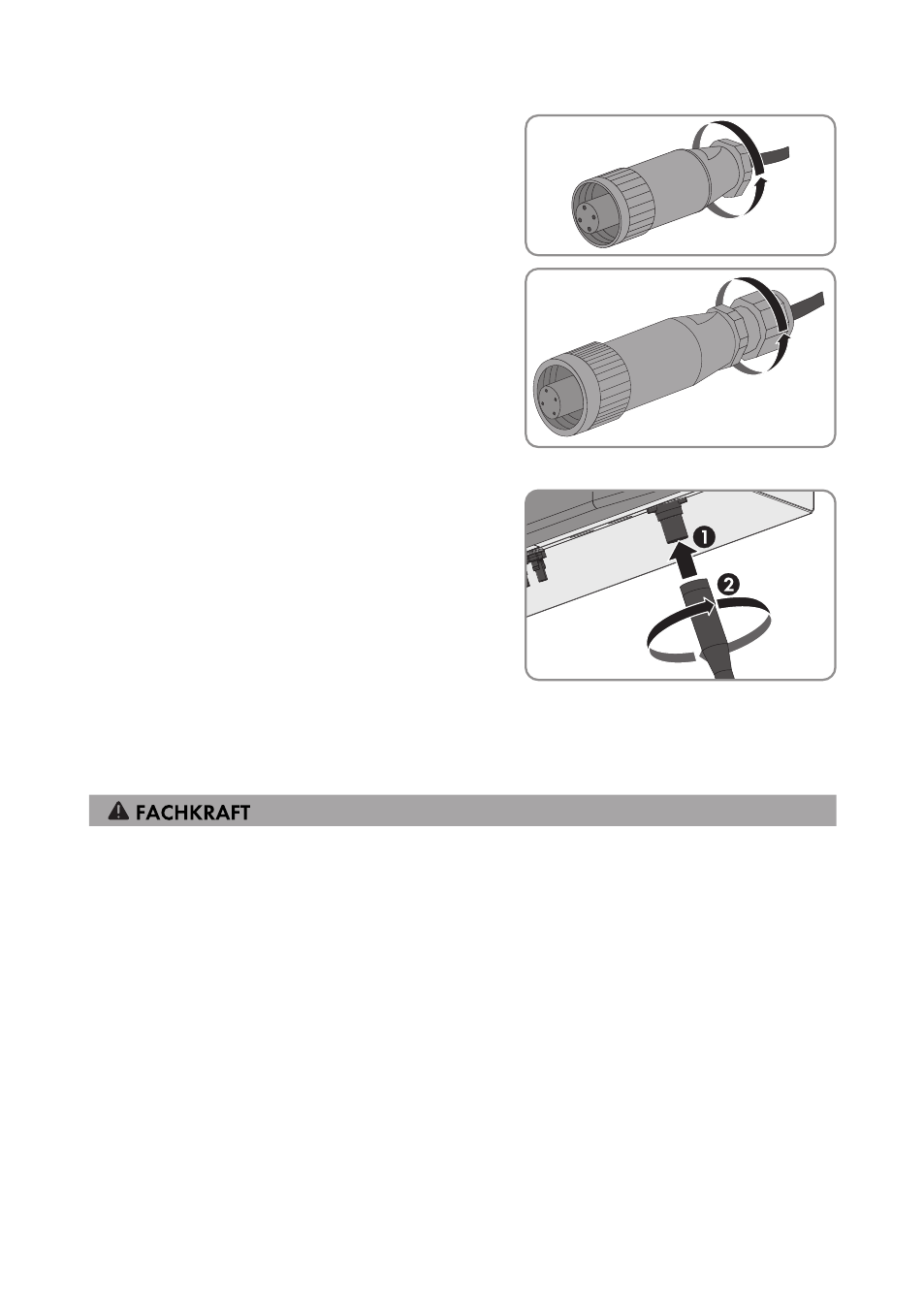

12. Wenn Druckschraube, Klemmkorb und
Dichtungsring verwendet werden,
Druckschraube fest auf die Gewindehülse
drehen. Dabei drückt sich der Klemmkorb in die
Gewindehülse und ist nicht mehr sichtbar.
13. Wenn die Kabelverschraubung verwendet wird,
Kabelverschraubung fest auf die Gewindehülse
drehen.
☑ AC-Kupplungsdose ist montiert.
14. AC-Kupplungsdose in die AC-Buchse am
Wechselrichter stecken und festschrauben. Dazu
gegebenenfalls vorher die Schutzkappe von der
AC-Buchse entfernen.
15. Wenn die AC-Kupplungsdose nicht sofort am Wechselrichter angeschlossen wird, AC-Buchse
am Wechselrichter mit Schutzkappe verschließen.
6.3.3 Zusätzliche Erdung anschließen
Wenn vor Ort eine zusätzliche Erdung oder ein Potenzialausgleich gefordert ist, können Sie eine
zusätzliche Erdung am Wechselrichter anschließen. Dadurch wird ein Berührungsstrom bei
Versagen des Schutzleiters an der Klemmleiste für das AC-Kabel vermieden. Der benötigte
Klemmbügel, die Schraube und die Sperrkantscheibe befinden sich im Lieferumfang des
Wechselrichters.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Ringkabelschuh M6
☐ 1 Erdungskabel
Kabelanforderung:
☐ Querschnitt des Erdungskabels: maximal 16 mm²
Vorgehen:
1. Das Erdungskabel abisolieren.
2. Ringkabelschuh über das Erdungskabel führen.
