6.2
Übersicht des Anschlussbereichs
6.2.1
Unteransicht

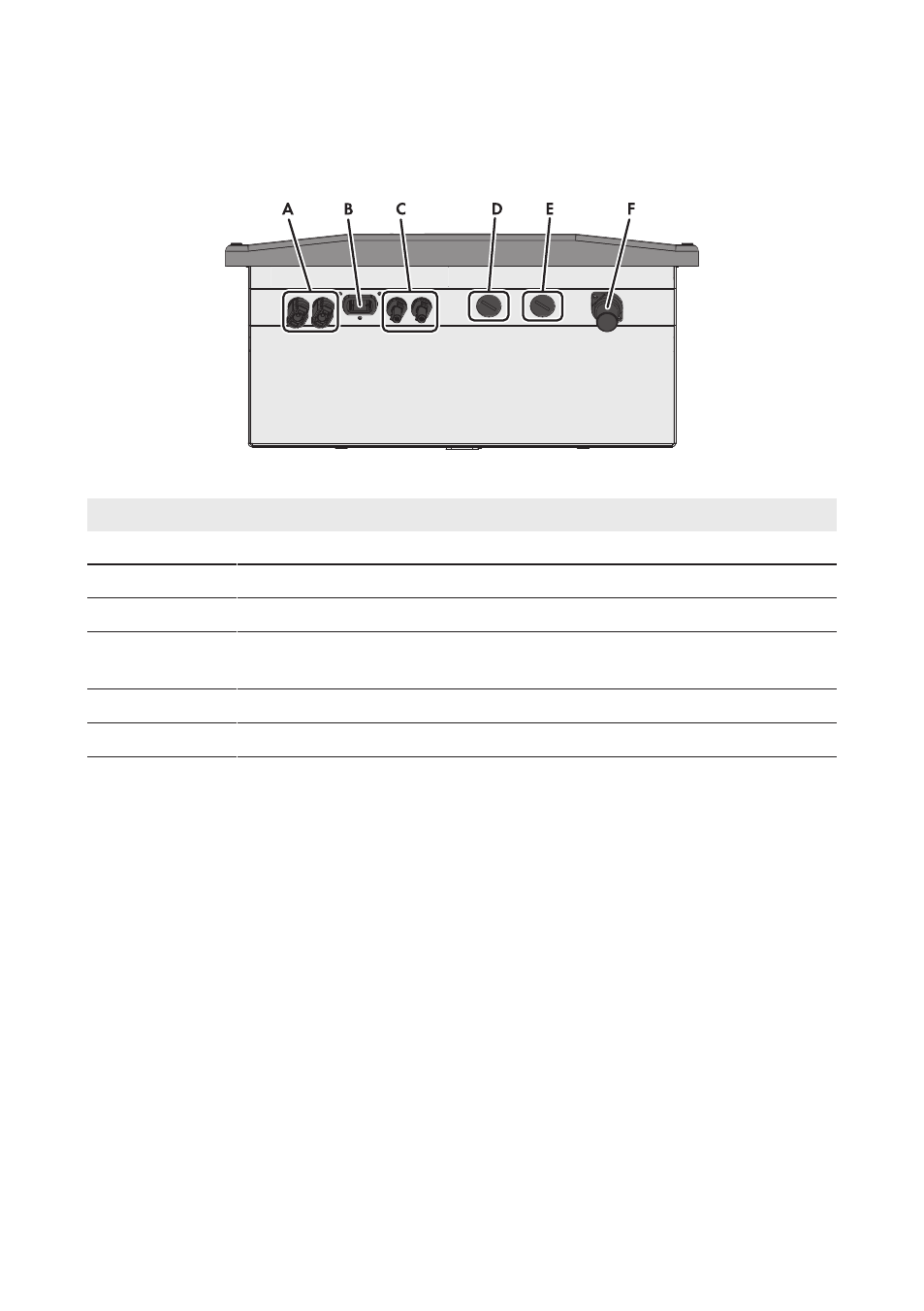

Abbildung 6: Anschlussbereiche und Gehäuseöffnungen an der Unterseite des Wechselrichters
Position
Bezeichnung
A
Positive DC-Steckverbinder*
B
Buchse für den ESS**
C
Negative DC-Steckverbinder*
D
Gehäuseöffnungen mit Blindstopfen für das Anschlusskabel des Multifunktions-
relais
E
Gehäuseöffnung mit Blindstopfen für Datenkabel oder Netzwerkkabel
E
Buchse für die AC-Kupplungsdose
* SB 1300TL und SB 1600TL-10 sind standardmäßig mit einem positiven und einem negativen DC-
Steckverbinder ausgestattet
** Optional
6 Elektrischer Anschluss
SMA Solar Technology AG
Betriebsanleitung
SB13-21TL-BE-de-11
24
