Übersicht des Anschlussbereichs:

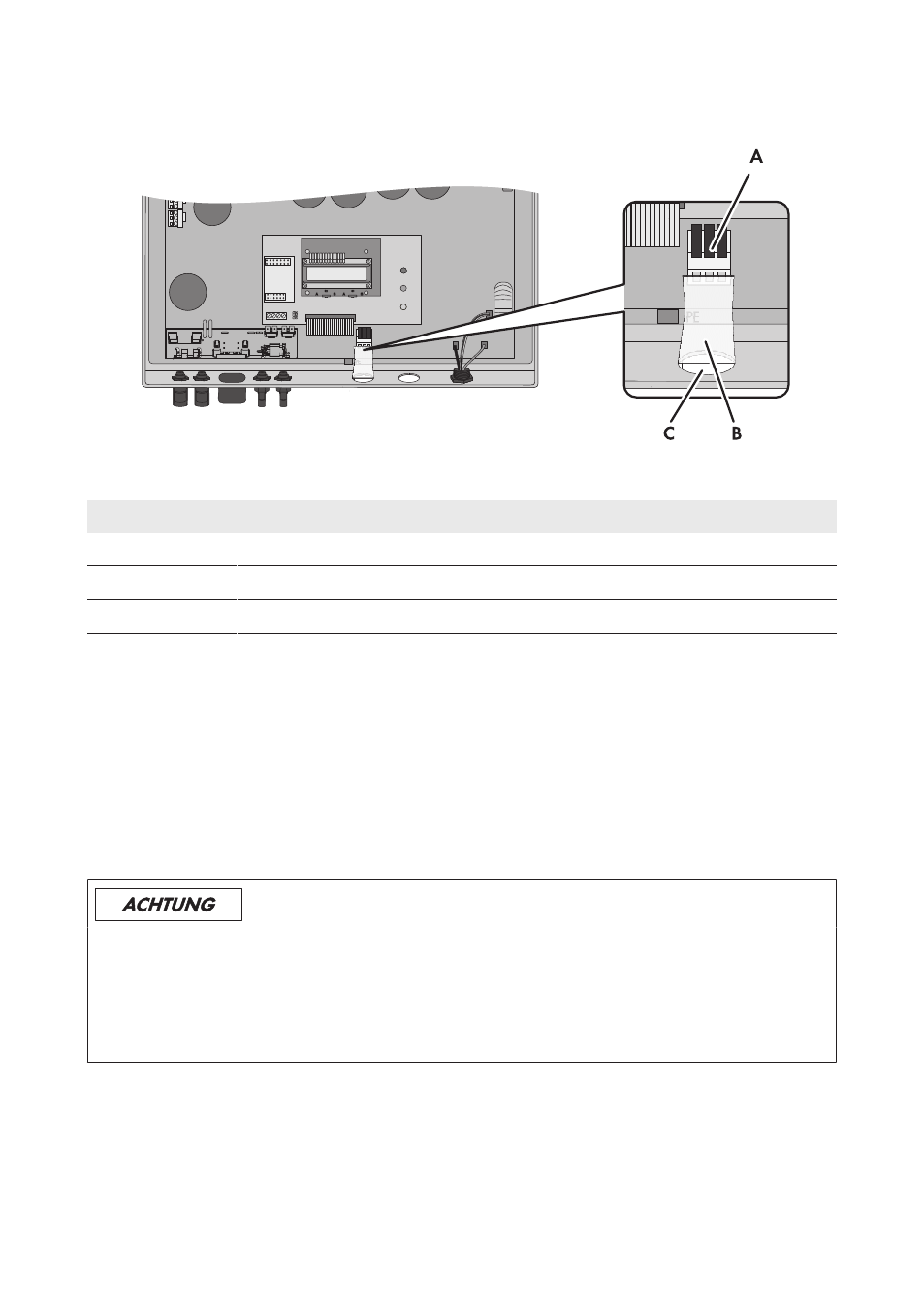

Abbildung 10: Störmelderelais im Inneren des Wechselrichters
Position
Bezeichnung
A
Anschlussklemmen des Störmelderelais
B
Kabelweg
C
Gehäuseöffnung mit Blindstopfen
Voraussetzung:
☐ Die technischen Anforderungen des Störmelderelais müssen erfüllt sein (siehe Kapitel 11
"Technische Daten", Seite 51).
Kabelanforderungen:
☐ Das Kabel muss doppelt isoliert sein.
☐ Außendurchmesser: 5 mm … 12 mm
☐ Leiterquerschnitt: 0,08 mm² … 2,5 mm²
☐ Die Kabel- und Verlegeart müssen sich für den Einsatz und den Verwendungsort eignen.
Zerstörung des Störmelderelais durch zu hohe Kontaktbelastung
• Maximale Schaltspannung und maximalen Schaltstrom einhalten (siehe Kapitel 11
"Technische Daten", Seite 51).
• Bei Anschluss des Störmelderelais an das öffentliche Stromnetz, das Störmelderelais mit
einem eigenen Leitungsschutzschalter absichern.
