SMA Technologie AG Voraussetzungen für die Installation

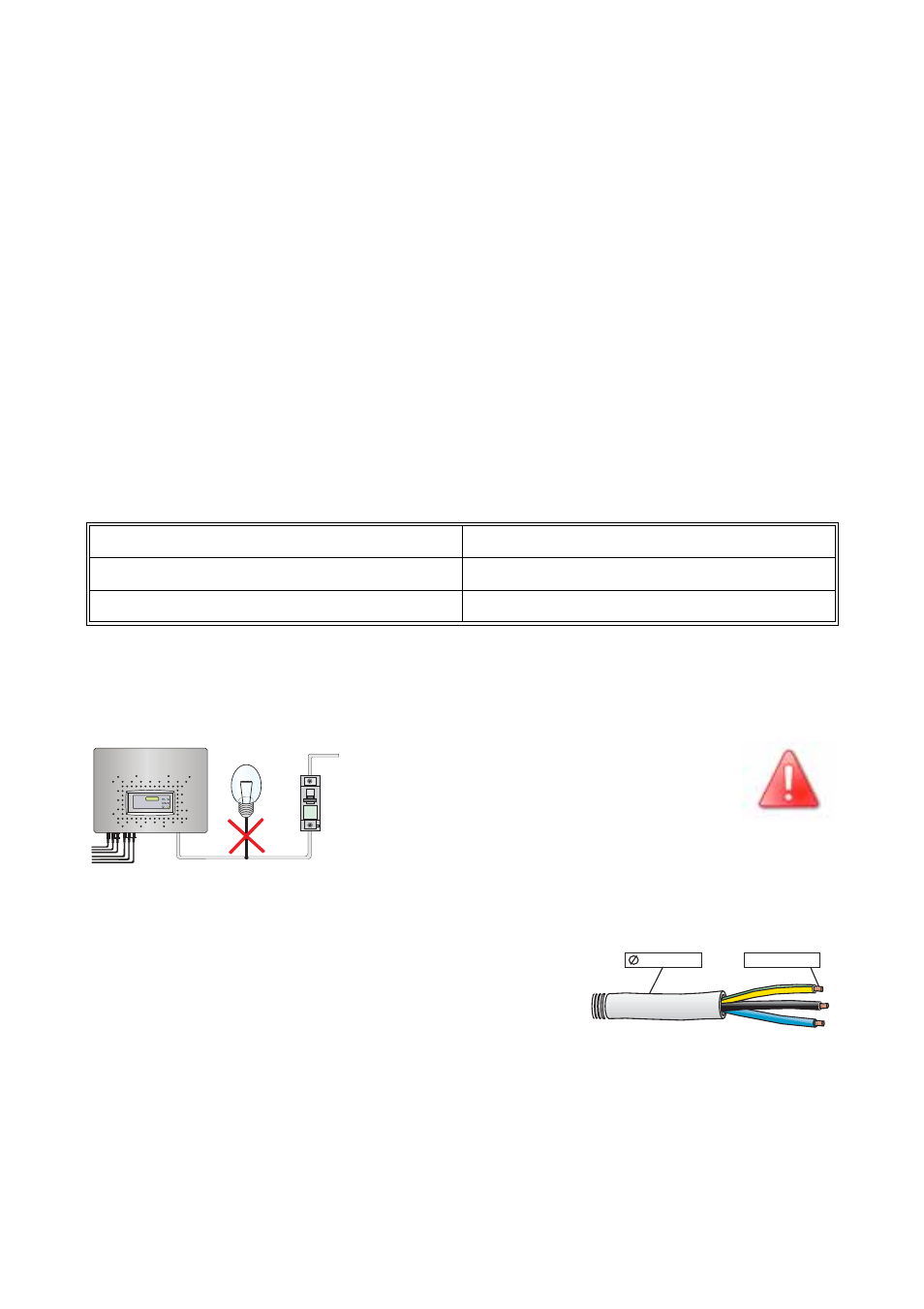

Installationsanleitung SB2800i-11:SD2006 Seite 13
4.2 Voraussetzungen PV-Generator
Der Sunny Boy 2800i ist für den Anschluss von bis zu drei sogenannten Strings (Rei-
henschaltungen von PV-Modulen) mit homogener Struktur (Module gleichen Typs,
identischer Ausrichtung und Neigung) vorgesehen.
Hinweise zur Auslegung finden Sie im Auslegungstool „GenAu“, welches im Internet
auf www.SMA.de zum Download zur Verfügung steht.
Für den Anschluss der PV-Generatoren besitzt das Gerät sechs DC-Steckverbinder
(zwei für jeden String). Die Anschlussleitungen des PV-Generators müssen also eben-
falls mit solchen Steckverbindern ausgestattet sein. Ein vorkonfektioniertes Set zum
Anschluss loser Kabelenden eines Strings ist als Zubehör erhältlich. Die SMA-Bestell-
bezeichnungen für die unterschiedlichen Anschlüsse lauten wie folgt:
• Multi-Contact 3 mm: „SWR-MC“
• Multi-Contact 4 mm: „MC-SET“
• Tyco:
„TYCO-SET“
4.3 Niederspannungsnetz 230 V (AC)
Der Netzanschluss des Sunny Boy muss 3-adrig erfolgen (L, N, PE).
Die Netzanschlussklemmen der im Beipack enthaltenen
AC-Kupplungsdose können Aderquerschnitte bis
2,5 mm² aufnehmen. Für den Anschluss eines Leitungs-
querschnitts von 9 mm² bis 13,5 mm² enthält der Bei-
pack eine PG13,5 AC-Kupplungsdose und für den
Anschluss eines Leitungsquerschnitts größer 13,5 mm²
bis maximal 17 mm² wird die AC-Kupplungsdose PG16 verwendet. Eine ausführliche
Anleitung finden Sie in den Kapiteln „Anschluss des AC-Steckers mit PG13,5”
(Seite 20) und „Anschluss des AC-Steckers mit PG16” (Seite 22).
Grenzwerte für DC-Eingang
max. Spannung 600 V (DC)
max. Kurzschlussstrom 19 A (DC)
Als Stromkreissicherung (Leitungs-
schutzelement) empfehlen wir einen
16-A-Sicherungsautomaten. Verbrau-
cher dürfen an diesen Stromkreis
nicht angeschlossen werden.
16A
Sunn y Boy Sunn y Boy
max. 2,5 mm² 9 … 17 mm
Leitungs-
querschnitt
Ader-
querschnitt
