Anschluss des AC-Steckers mit PG16
Für den Anschluss einer Leitung mit einem Querschnitt zwischen 13,5 mm² und
16 mm² gehen Sie wie folgt vor.
1.

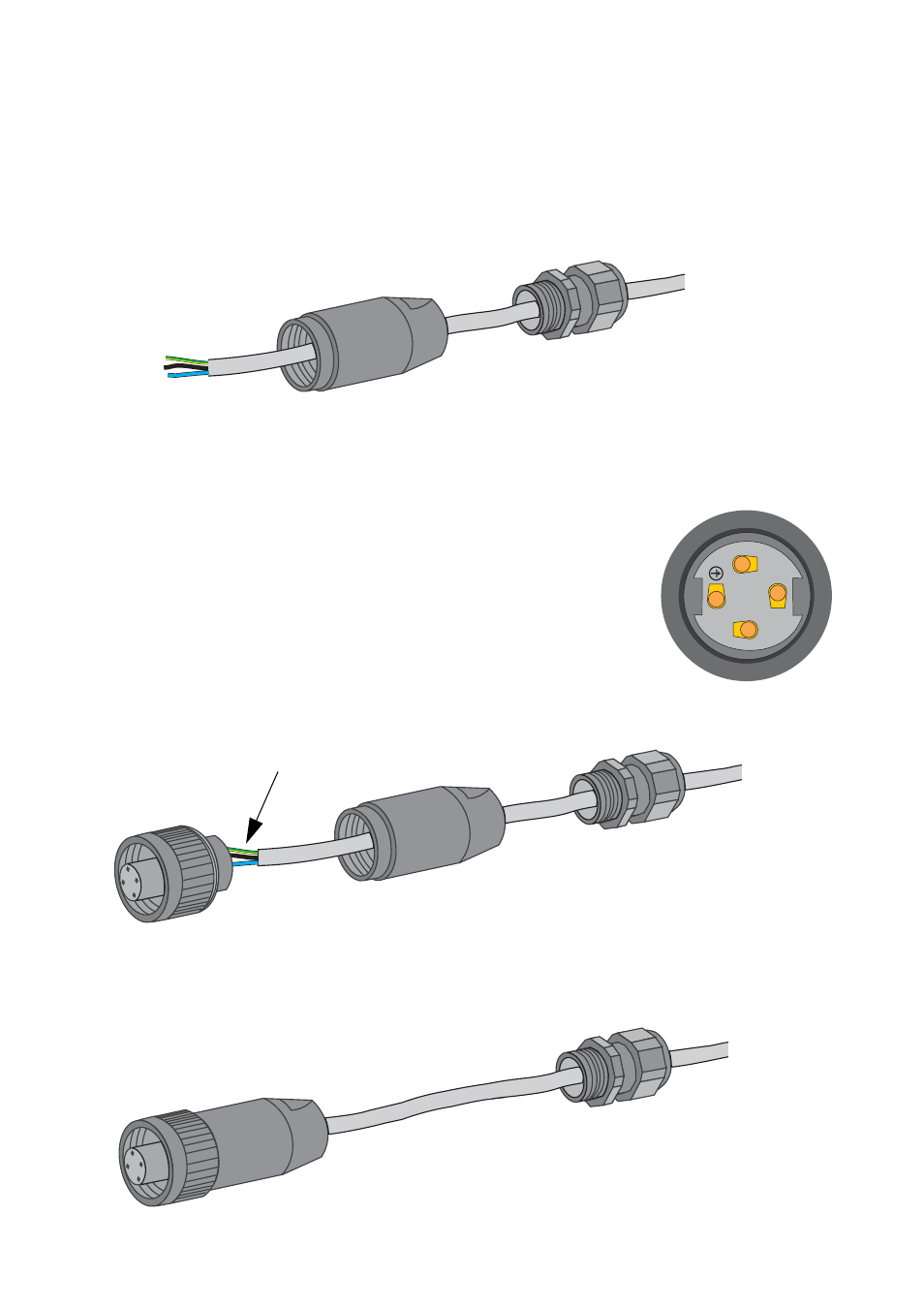

Schieben Sie zuerst die Druckschraube mit der PG16-Verschraubung über die
Leitung. Danach schieben Sie die Gewindehülse über die Leitung.
2.
Schließen Sie nun die einzelnen Adern der Reihe nach an den Buchseneinsatz
an.
-
Schutzleiter PE (grün-gelb) auf die Schraubklemme mit
dem Erdungszeichen.
-
Neutralleiter N (blau) auf die Schraubklemme 1.
-
Phase L (braun oder schwarz) auf Schraubklemme 2.
-
Schraubklemme 3 bleibt frei.
3.
Prüfen Sie die Anschlussadern auf festen Sitz.
4.
Drehen Sie nun die Gewindehülse fest auf den Buchseneinsatz.
Gewindehülse
Druckschraube mit
PG16-Verschraubung
1
2
3
Klemmen des
Buchseneinsatzes
Gewindehülse
Buchseneinsatz
Anschlussadern
Druckschraube mit
PG16-Verschraubung
Buchseneinsatz mit
Gewindehülse
verschraubt
Druckschraube mit
PG16-Verschraubung
