SMA

Technologie AG

Auslegung eines Leitungsschutzschalters

Installationsanleitung

SB2800i-11:SD2006

Seite 37

9 Auslegung eines Leitungsschutzschalters

Benötigte technische Angaben der verwendeten WR

• maximaler Ausgangsstrom = 14,14 A
• maximal zulässige Absicherung des Wechselrichters = 16 A

Die Auswahl der Leitung sowie deren Verlegeart und Umgebungstemperaturen und
weitere Randbedingungen begrenzen die maximale Absicherung der Leitung.

• Für unser Beispiel wird angenommen, dass die gewählte Leitung (2,5 mm²) bei

der beispielhaften Verlegung noch einen Nennstrom von 18,9 A tragen kann.

Auswahl der Leitungsschutzschalter:

• Der maximal mögliche Nennstrom der verwendeten Leitung sowie die maximal

mögliche Absicherung des Wechselrichters begrenzt nun den maximal möglichen
Nennstrom der Leitungsschutzschalter.

• In unserem Beispiel sind 16 A möglich.

Weiterhin sind aber noch die Leitungsschutzschalter auf ihre thermische Verwendbar-
keit zu prüfen.

Beispiel für die thermische Auslegung eines Leitungsschutzschalters an ei-
ner photovoltaischen Eigenerzeugungsanlage im Netzparallelbetrieb

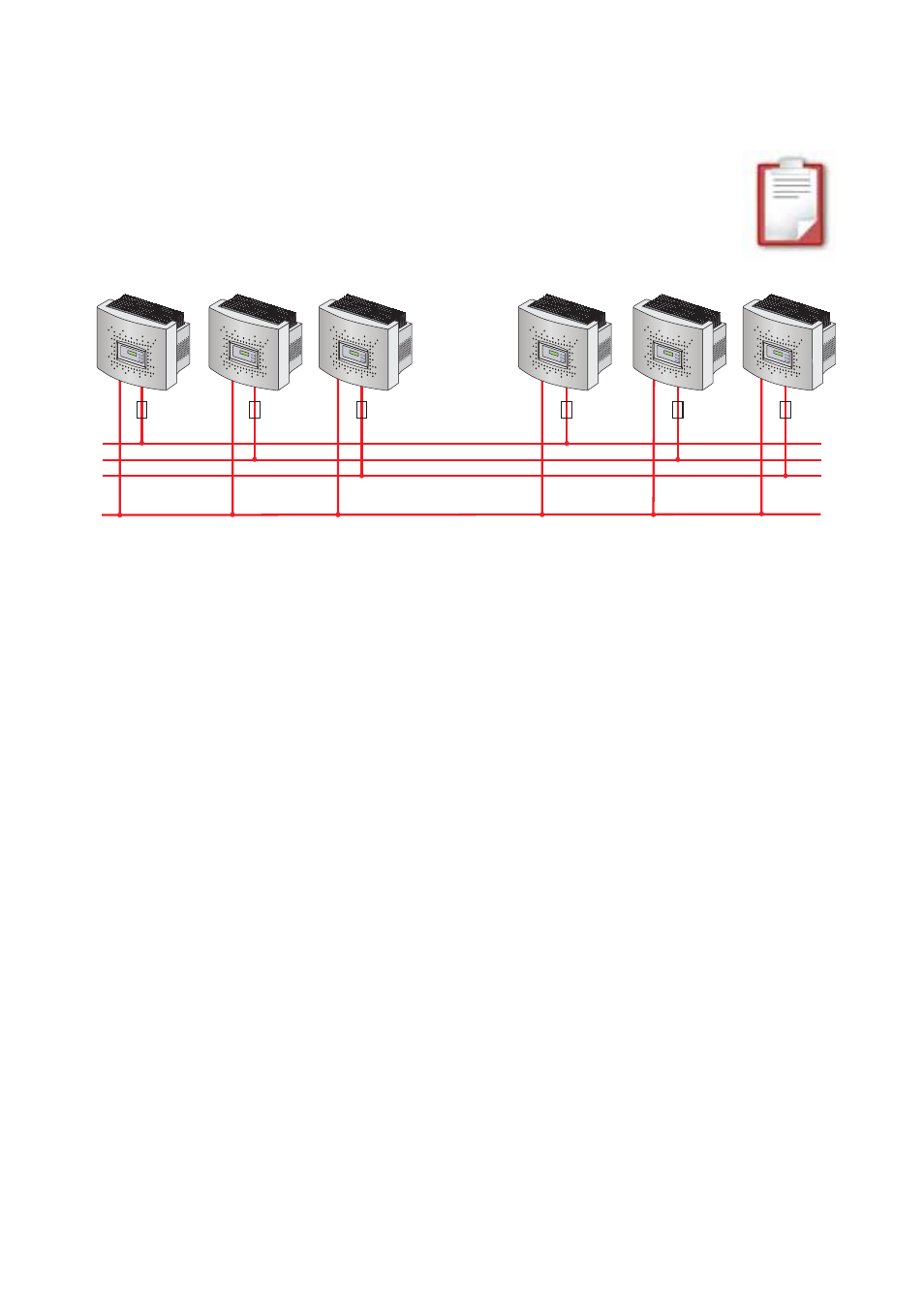

Angenommen wird eine PV-Anlage mit 9 Wechselrichtern Sunny Boy
2800i, mit drei Wechselrichtern pro Phase.

L1

L2

L3

N

...

Sunny

Boy

Sunny

Boy

Sunny

Boy

Sunny

Boy

Sunny

Boy

Sunny

Boy

Sunny

Boy

Sunny

Boy

Sunny

Boy

Sunny

Boy

Sunny

Boy

Sunny

Boy
