5.
Drehen Sie nun die Gewindehülse fest auf den Buchseneinsatz.
6.
Drehen Sie nun die Druckschraube fest auf die
Gewindehülse. Der Klemmkorb mit dem Dich-
tungsring drückt sich dabei in die Gewindehül-
se und ist nicht mehr zu sehen.
Die AC-Kupplungsdose ist nun fertig konfektioniert.
Sollten Sie den Sunny Boy nicht gleich anschließen, so verschließen Sie den Buchsen-
einsatz mit der ebenfalls im Beipack enthaltenen Verschlusskappe.
Ist der Sunny Boy schon fest installiert, kann nun die fertig konfektionierte AC-Kupp-
lungsdose mit dem Flanschstecker des Sunny Boy fest verbunden werden. Dazu ent-
fernen Sie bitte die transparente Schutzkappe vom Flanschstecker am Sunny Boy.
Drehen Sie den Gewindering der AC-Kupplungsdose fest auf den Flanschstecker, um
die Verbindung abzudichten und zu sichern.
Schalten Sie den Leitungsschutzschalter noch nicht ein! Der
Sunny Boy 2800i darf erst an das AC-Netz angeschlossen wer-
den, wenn die PV-Strings angeschlossen sind und das Gerät
fest verschlossen ist.

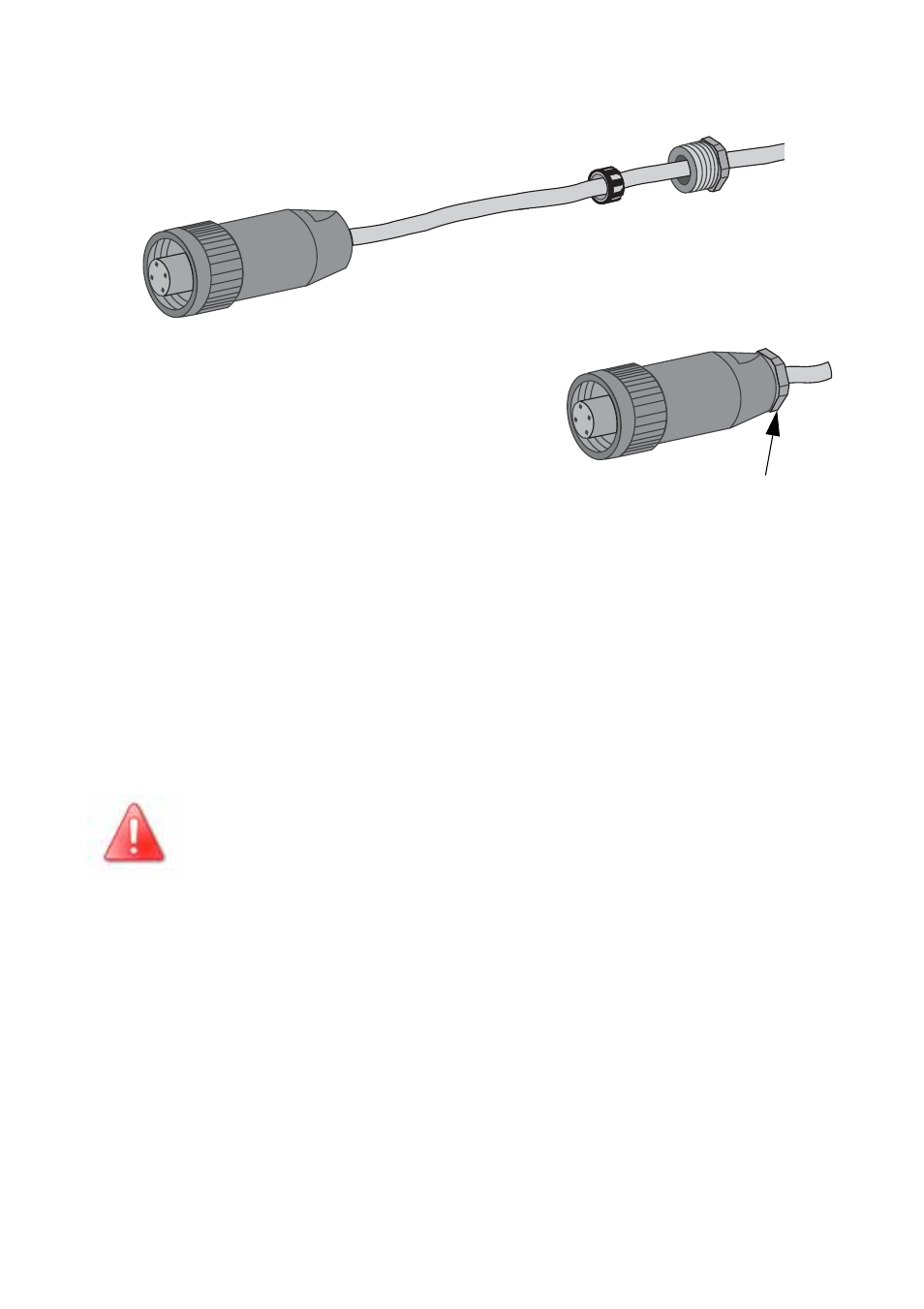

Klemmkorb mit
Dichtungsring
Druckschraube
Buchseneinsatz mit
Gewindehülse
verschraubt
Druckschraube
