Voraussetzungen für die Installation
Installationsanleitung
SB2800i-11:SD2006
Seite 15
Die Netzimpedanz am Installationsort des Sunny Boy 2800i muss kleiner als 1 Ohm
sein, damit die Schutzeinrichtungen uneingeschränkt wirksam sind. Darüber hinaus
empfehlen wir den Leitungsquerschnitt so zu dimensionieren, dass die Leitungsverlus-

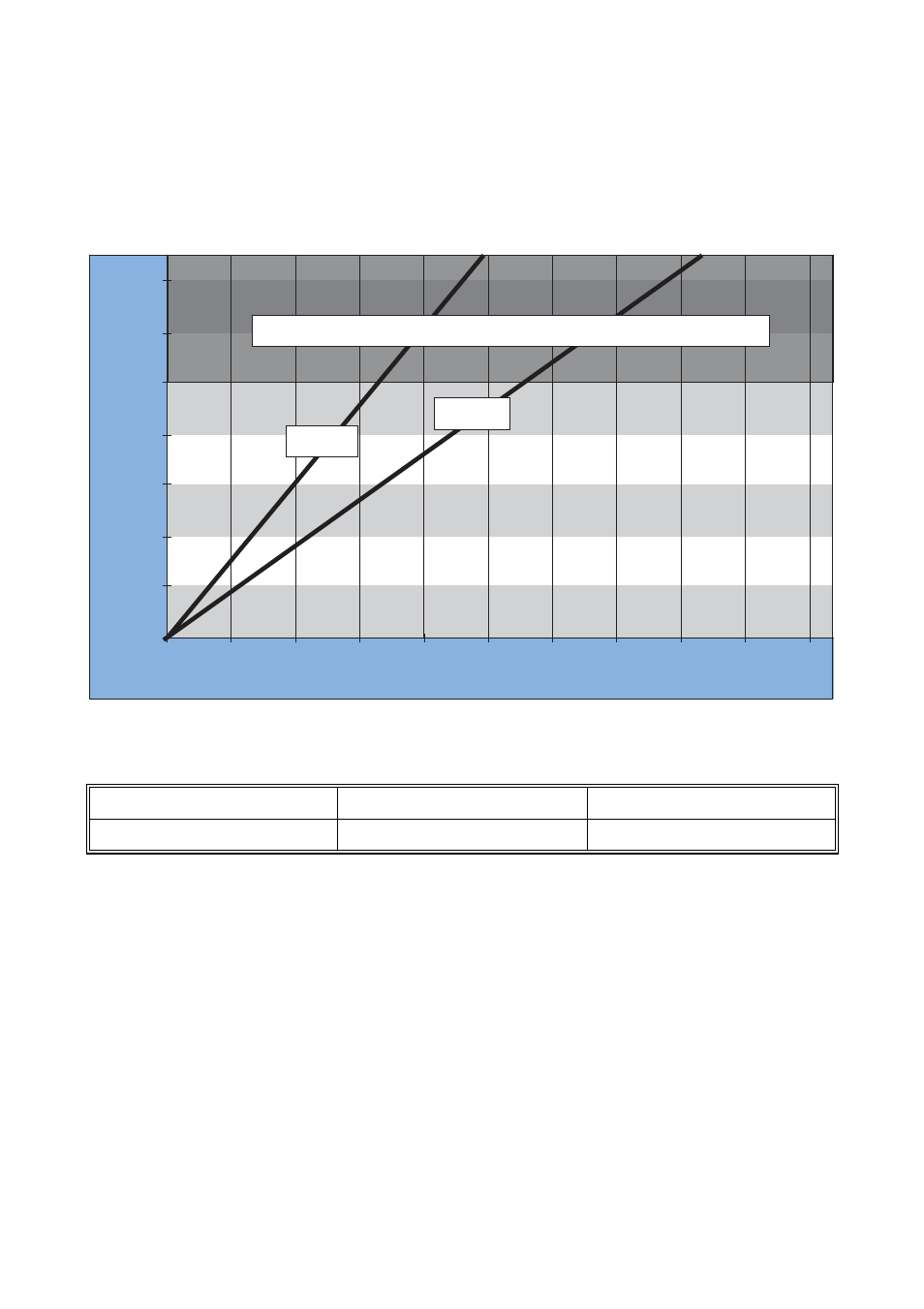

te bei Nennleistung 1 % nicht übersteigen. Die Leitungsverluste in Abhängigkeit von
der Leitungslänge und des Leitungsquerschnitts sind in der folgenden Grafik darge-
stellt:
Es ergeben sich folgende maximale Leitungslängen für die unterschiedlichen Leitungs-
querschnitte:
Leitungsquerschnitt
1,5 mm²
2,5 mm²
Max. Länge
8 m
14 m
0,0%
0,2%
0,4%
0,6%
0,8%
1,0%
1,2%
1,4%
Leitungslänge
0 m
10 m
15 m
20 m
25 m
5 m
V
erlust
1,5 mm²
2,5 mm²
Verwenden Sie keine Leitungsauslegungen mit Verlusten über 1,0 %
