SMA Technologie AG Installation
Installationsanleitung SB2800i-11:SD2006 Seite 17
5 Installation
5.1 Montage
Zur problemlosen Montage des Sunny Boy 2800i soll-
ten Sie die mitgelieferte Wandhalterung verwenden. In
festen Beton- oder Steinwänden und bei senkrechter
Montage können Sie diese z. B. mit 8 mm x 50 mm-
Sechskantschrauben nach DIN 571 in Edelstahlausfüh-
rung und mit Dübeln vom Typ SX8 anbringen.
Berücksichtigen Sie bei der Auslegung der Aufhängung
in jedem Fall das Gewicht des Sunny Boy 2800i
(31 kg).

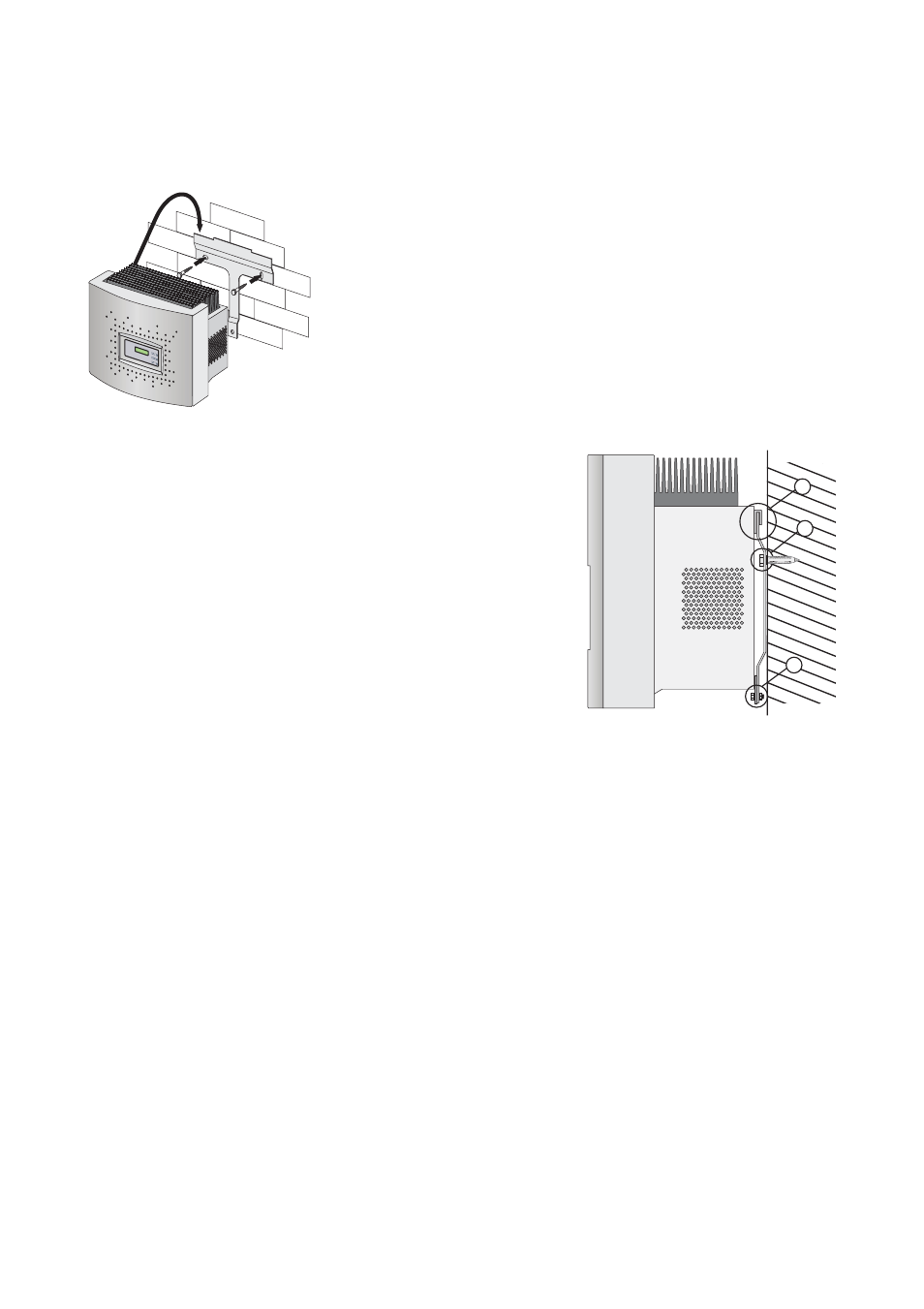

1. Montieren Sie die Wandhalterung (1). Zum Mar-
kieren der Positionen für die Bohrlöcher können
Sie die Wandhalterung auch als Bohrschablone
verwenden.
2. Hängen Sie nun den Sunny Boy 2800i mit seinen
oberen Befestigungslaschen so in der Wandhalte-
rung ein (2), dass er sich nicht mehr seitlich ver-
schieben lässt.
3. Sichern Sie den Sunny Boy 2800i gegen Aushe-
ben durch Anschrauben mit der mitgelieferten
M6x10-Schraube an die untere, mittlere Gewin-
debohrung (3).
4. Prüfen Sie den Sunny Boy 2800i auf festen Sitz.
Sunny
Boy
Sunny
Boy
2
3
1
