Installation SMA Technologie AG
Seite 24 SB2800i-11:SD2006 Installationsanleitung

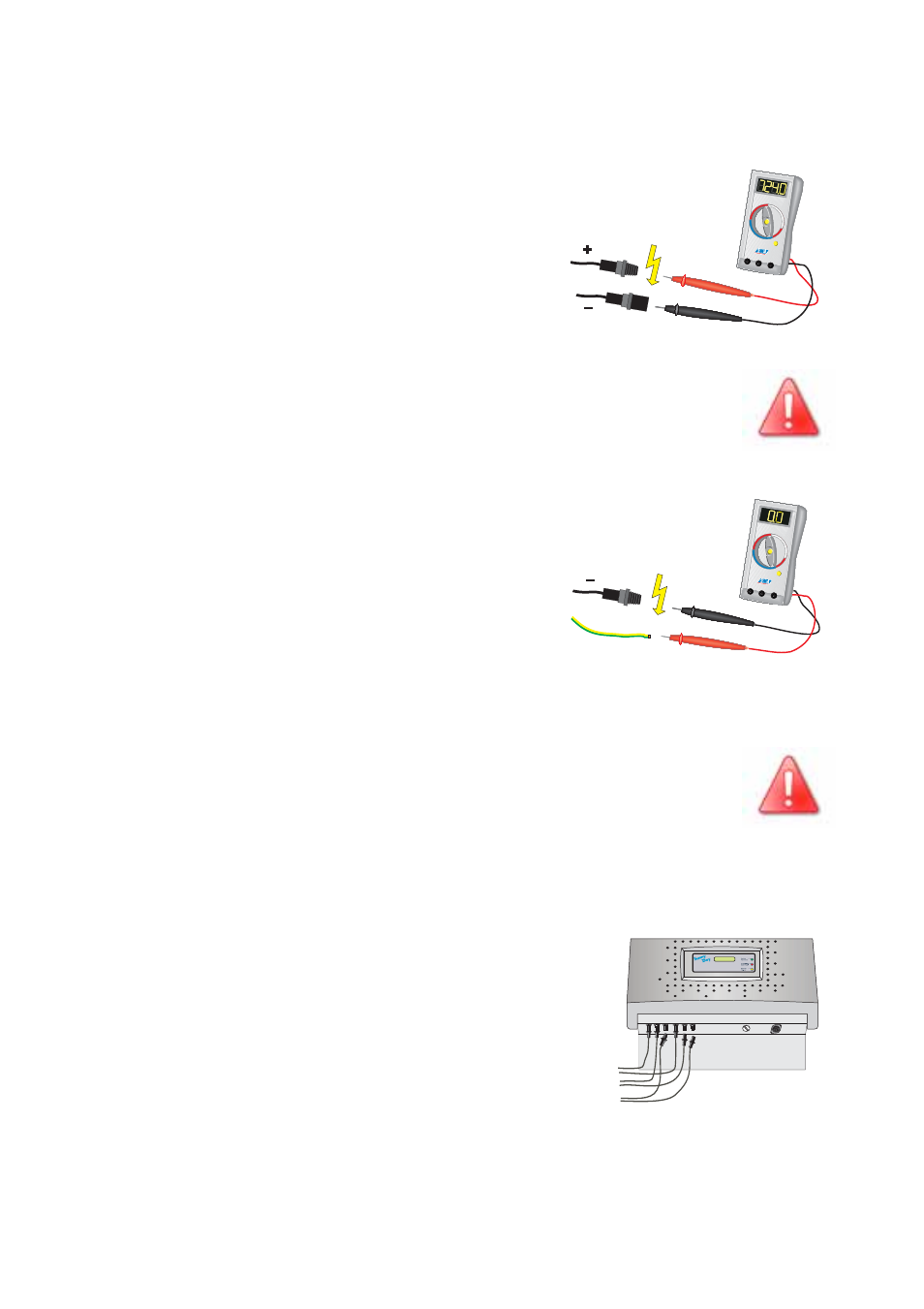

PV-String (DC) Anschluss
Gehen Sie bei dem Anschluss des Eingangs wie folgt vor:
1. Überprüfen Sie die PV-Generatoranschlüsse auf
richtige Polarität und Einhaltung der maximalen
Stringspannung von 600 V (DC), siehe auch Ka-
pitel 4.2 „Voraussetzungen PV-Generator”
(Seite 13).
Vorsicht! Hier können lebensgefährliche Spannungen anlie-
gen!
2. Messen Sie die Gleichspannungen zwischen je
einem DC-Steckverbinder eines Strings und Erd-
potenzial.
3. Sind die gemessenen Spannungen konstant und
entspricht ihre Summe in etwa der Leerlaufspan-
nung des Strings, so liegt ein Erdschluss in die-
sem String vor, auf dessen ungefähre Lage
durch die Verhältnisse der Spannungen zuein-
ander geschlossen werden kann.
Schließen Sie Strings, in denen Sie einen Erdschluss festgestellt
haben, erst dann an den Sunny Boy 2800i an, wenn Sie den
Erdschluss im PV-Generator beseitigt haben!
4. Wiederholen Sie die Punkte 2 und 3 für jeden
String.
5. Schließen Sie die einwandfreien Strings des PV-
Generators an.
6. Verschließen Sie die nicht benötigten DC-Ein-
gangsbuchsen mit den im Lieferumfang enthalte-
nen Verschlusskappen.
PE
+ - + -
String 1
String 2
-
String 3
+
