Der Sunny Boy 4200TL Multi-String erzeugt keine außerordentlichen Ableitströme im
Normalbetrieb. In bestimmten Betriebszuständen (z. B. beim Selbsttest der Schutzein-
richtung) können Ableitströme auftreten, die einen „normalen“ 30 mA FI-Schutzschal-
ter auslösen können.
Die Netzimpedanz am Installationsort des Sunny Boy 4200TL Multi-String muss klei-
ner als 1,0 Ohm sein, damit die Schutzeinrichtungen uneingeschränkt wirksam sind.
Darüber hinaus empfehlen wir den Leitungsquerschnitt so zu dimensionieren, dass

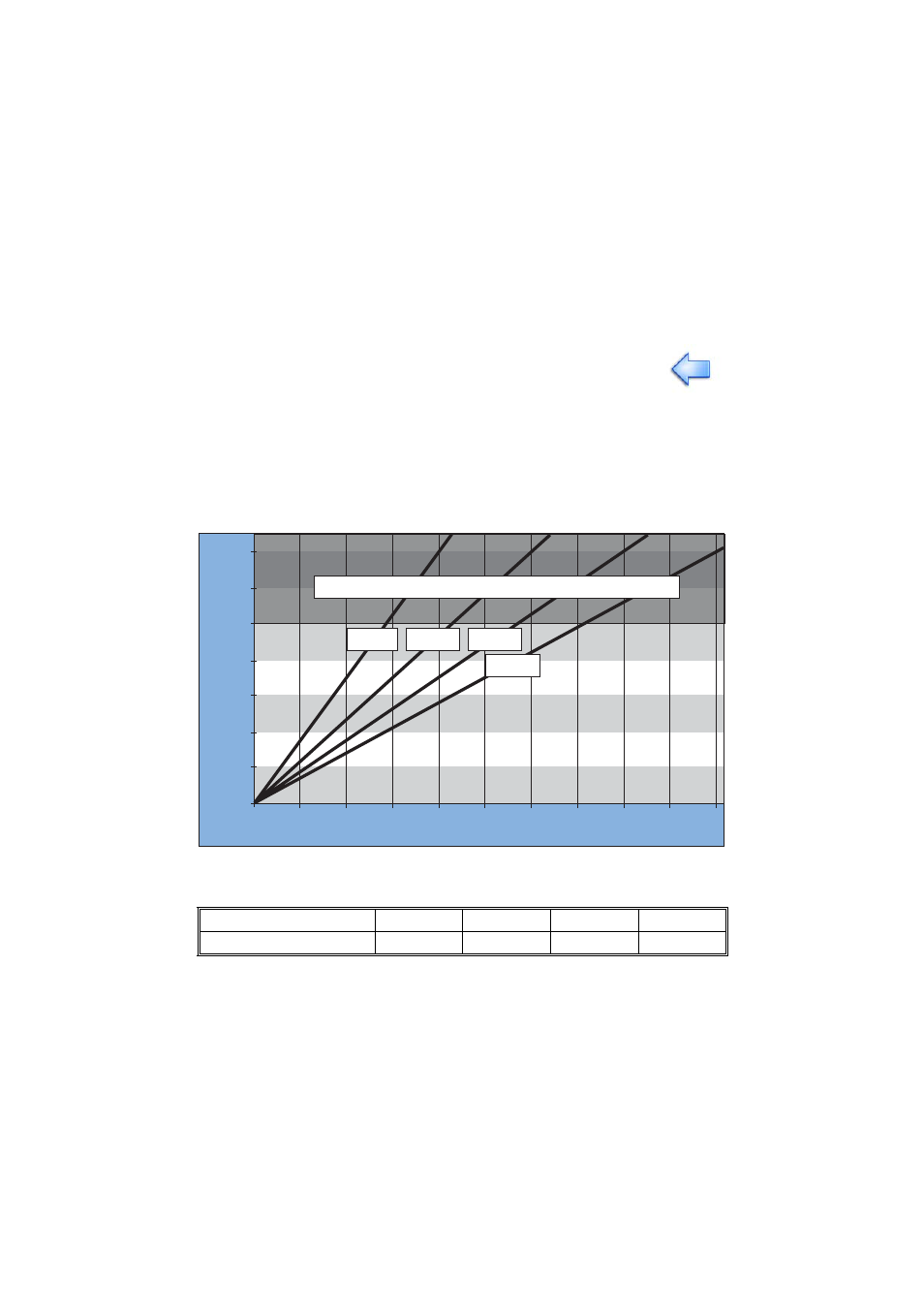

die Leitungsverluste bei Nennleistung 1 % nicht übersteigen. Die Leitungsverluste in
Abhängigkeit von der Leitungslänge und des Leitungsquerschnitts sind in der folgen-
den Grafik dargestellt:
Es ergeben sich folgende maximale Leitungslängen für die unterschiedlichen Leitungs-
querschnitte:
Für den Fall, dass ein FI-Schutzschalter zwingend vorgeschrieben ist, müs-
sen Sie einen Schalter mit einer Auslösecharakteristik von 100 mA oder
höher verwenden.
Leitungsquerschnitt
4,0 mm²
6,0 mm²
8,0 mm²
10,0 mm²
Max. Länge
14,5 m
22 m
29 m
37 m
0,0%
0,2%
0,4%
0,6%
0,8%
1,0%
1,2%
1,4%
Leitungslänge
5 m
10 m
20 m
30 m
40 m
50 m
V
erlust
0 m
15 m
25 m
35 m
45 m
4,0 mm² 6,0 mm²
8,0 mm²
10,0 mm²
Verwenden Sie keine Leitungsauslegungen mit Verlusten über 1,0 %
