5 Installation
5.1 Montage
Zur problemlosen Montage des Sunny Boy 4200TL
Multi-String sollten Sie die mitgelieferte Wandhalte-
rung verwenden. In festen Beton- oder Steinwänden
und bei senkrechter Montage können Sie diese z. B.
mit 8 mm x 50 mm-Sechskantschrauben nach DIN 571
in Edelstahlausführung und mit Dübeln vom Typ SX8
anbringen.
Berücksichtigen Sie bei der Auslegung der Aufhängung
in jedem Fall das Gewicht des Sunny Boy 4200TL Multi-
String (29 kg).

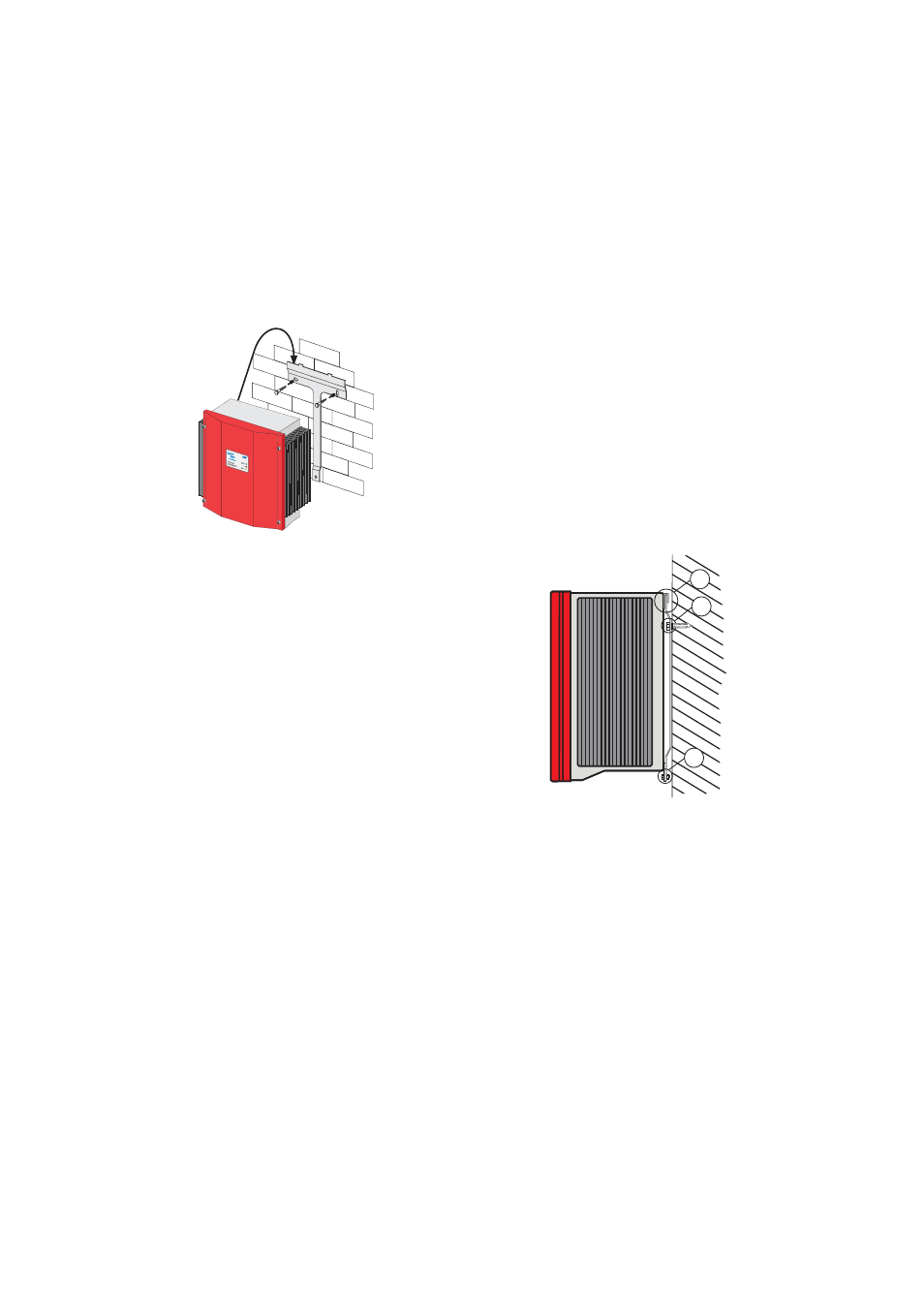

1. Montieren Sie die Wandhalterung (1). Zum Mar-
kieren der Positionen für die Bohrlöcher können
Sie die Wandhalterung auch als Bohrschablone
verwenden.
2. Hängen Sie nun den Sunny Boy 4200TL Multi-
String mit seinen oberen Befestigungslaschen so in
der Wandhalterung ein (2), dass er sich nicht
mehr seitlich verschieben lässt.
3. Sichern Sie den Sunny Boy 4200TL Multi-String
gegen Ausheben durch Anschrauben mit der mit-
gelieferten M6x10-Schraube an die untere, mittle-
re Gewindebohrung (3).
4. Prüfen Sie den Sunny Boy 4200TL Multi-String auf
festen Sitz.
Erdschluss Earth Fault
Ar t.-Nr .: 8 6-00
2
3
1
