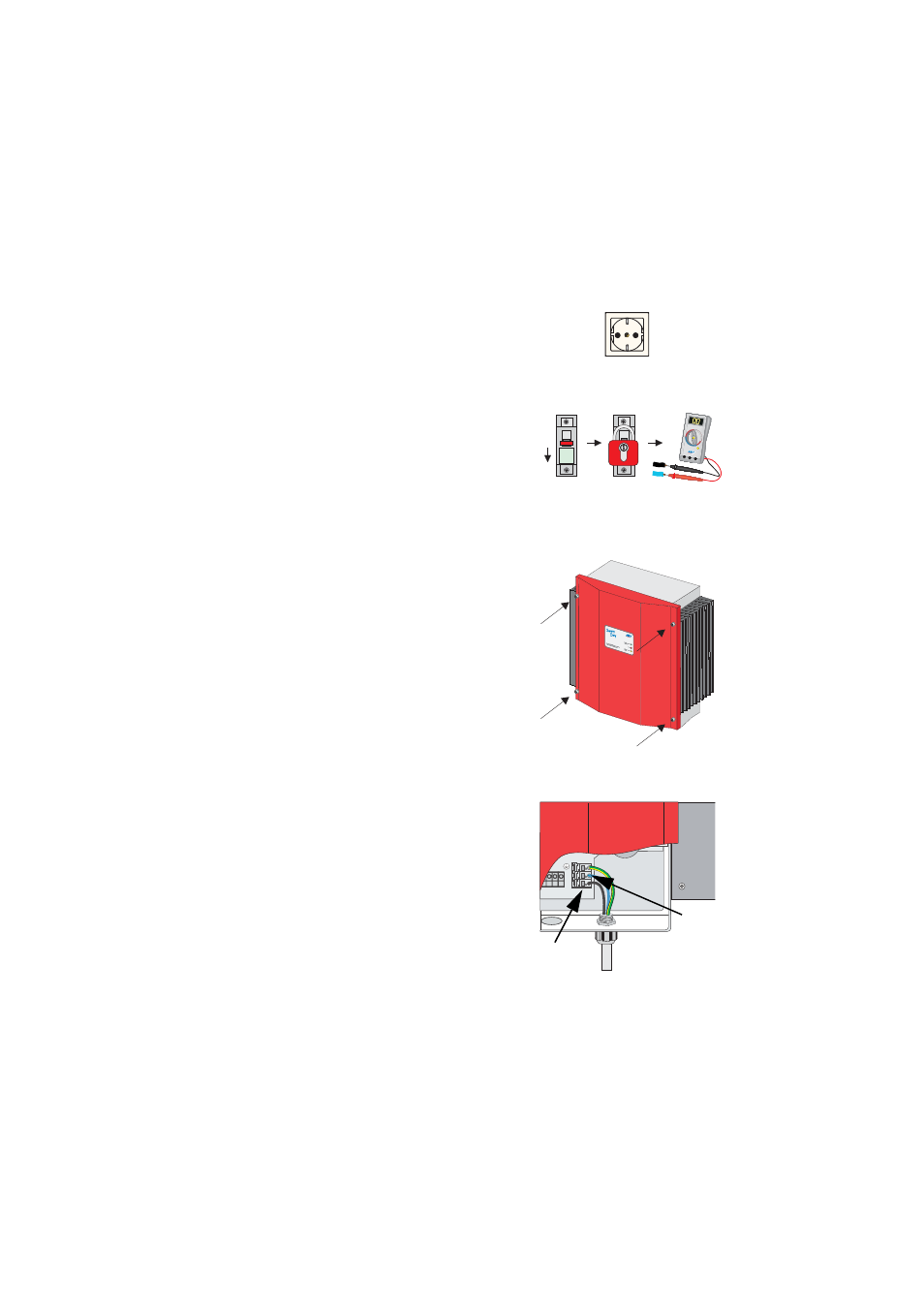

Anschluss des AC-Ausgangs
Gehen Sie bei dem Anschluss des AC-Ausgangs wie folgt vor:
1.
Überprüfen Sie die Netzspannung. Ist diese hö-
her als 260 V, kann der Sunny Boy 4200TL Mul-
ti-String nur eingeschränkt arbeiten. Hier sollte
der lokale Netzbetreiber für Abhilfe sorgen.
max. 260 V!
Die maximale Netzspannung für den
Einspeisebetrieb beträgt 260 V!
2.
Schalten Sie den Netzanschluss frei (Leitungs-
schutzschalter ausschalten), sichern Sie ihn ge-
gen Wiedereinschalten und stellen Sie die
Spannungsfreiheit fest.
Vor dem Öffnen des Sunny Boy muss die
Spannungsfreiheit des AC-Ausgangs
sichergestellt sein!
3.
Lösen Sie die Gehäusedeckelverschraubung
des Sunny Boy 4200TL Multi-String und nehmen
Sie den Deckel vorsichtig ab. Ziehen Sie danach
die Schutzleiter (PE)-Verbindung vom Gehäuse-
deckel ab.
Beim Abnehmen des Deckels muss der
grün-gelbe PE-Leiter vom Deckel
abgezogen werden!
4.
Nehmen Sie den Anschluss des Netzkabels vor
wie abgebildet. Verwenden Sie dazu die mitge-
lieferte Kabeldurchführung. „L“ und „N“ dürfen
nicht vertauscht werden.
Anschluss von „L“ und „N“
1.
2.
3.
Aus!
Erdschluss
Earth Fault
Ar
t.-Nr
.:
8
6
-00
L
N
