SMA Technologie AG Austausch der Varistoren
Installationsanleitung SB4200-13:SD2006 Seite 33

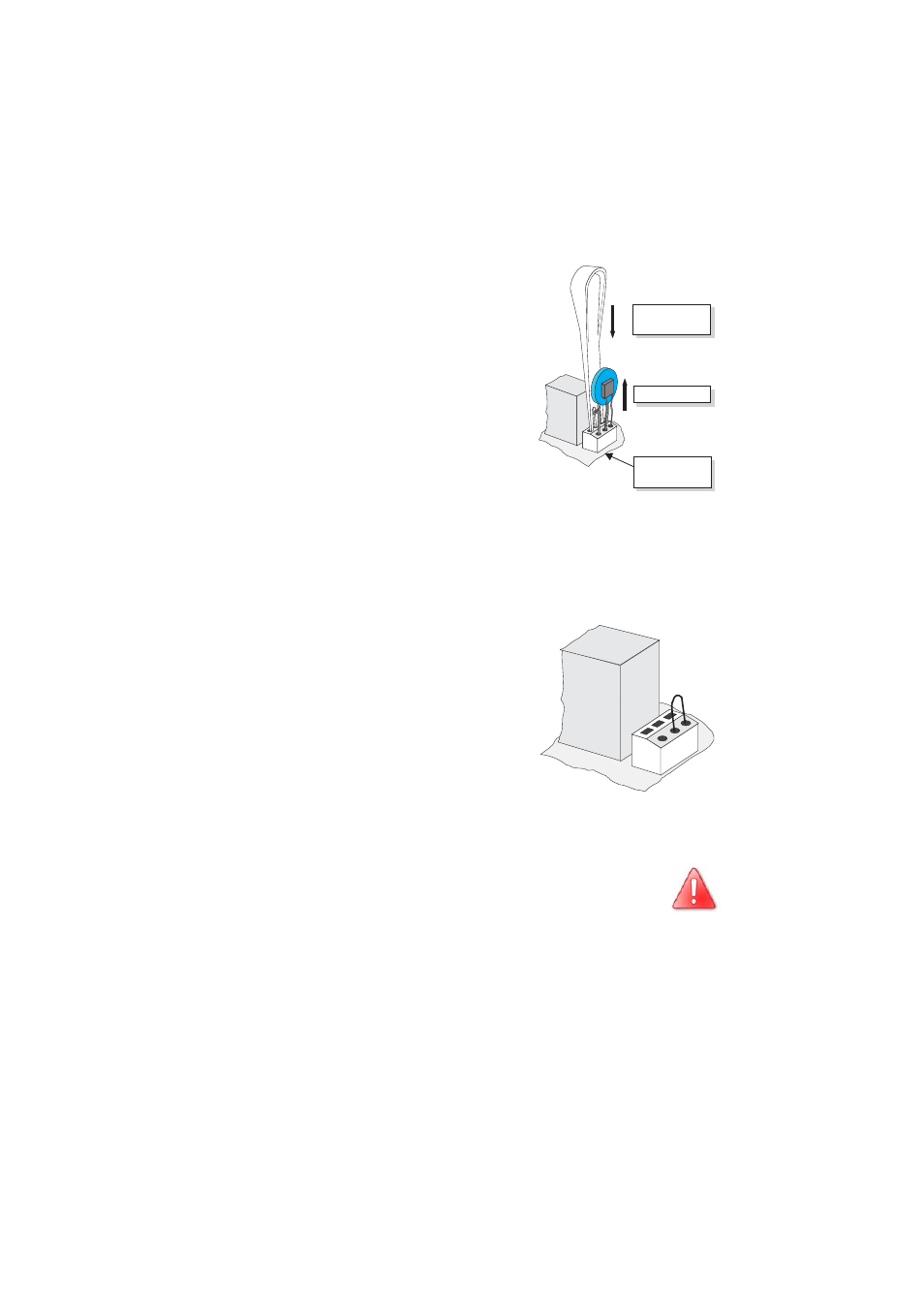

8. Tauschen Sie den betreffenden Varistor, wie in
der nebenstehenden Zeichnung dargestellt, ge-
gen einen neuen aus. Achten Sie dabei auf die
richtige Ausrichtung des Varistors! Sollten Sie
zusammen mit den Ersatz-Varistoren kein Son-
derwerkzeug für die Bedienung der Klemmen
erhalten haben, setzen Sie sich bitte mit SMA in
Verbindung. Die Klemmkontakte lassen sich be-
helfsmäßig jedoch auch einzeln mit einem pas-
senden Schraubendreher bedienen. Da der
Ausfall eines Varistors in der Regel auf Einflüsse
zurückzuführen ist, die alle Varistoren in ähnli-
cher Weise betreffen (Temperatur, Alter, indu-
zierte Überspannungen), wird dringend
empfohlen, nicht nur den erkennbar defekten
Varistor auszutauschen, sondern alle vier. Die
Varistoren werden für den Einsatz im Sunny Boy
4200TL Multi-String speziell gefertigt und sind
nicht im Handel erhältlich. Sie müssen direkt von
der SMA Technologie AG bezogen werden
(SMA-Bestellbezeichnung: „MSWR-TV6“).
9. Sind vor Ort keine Ersatzvaristoren vorhanden,
so kann der Sunny Boy 4200TL Multi-String
übergangsweise auch ohne diese betrieben
werden. Hierzu entfernen Sie die als defekt er-
kannten Varistoren und bestücken die Klemmen
stattdessen mit einer Drahtbrücke zwischen den
Anschlüssen 2 und 3.
Übergangsweise kann ein defekter
Varistor auch durch eine Drahtbrücke
ersetzt werden.
Der so modifizierte Eingang ist nicht mehr vor Überspannun-
gen geschützt! Es ist unverzüglich für die Bestückung mit Varis-
toren zu sorgen. Bei Anlagen mit einem hohen Risiko von
Überspannungen sollte der Sunny Boy 4200TL Multi-String
nicht ohne Varistoren betrieben werden!
10. Befestigen Sie die PE-Verbindung wieder am De-
ckel und verschließen Sie den Sunny Boy
4200TL Multi-String.
Das Einführen des
Betätigungswerkzeugs löst
die Klemme
Der Pol mit der kleinen
Schlaufe (Sicke) muss
beim Wiedereinbau in
Klemme 1 montiert werden
Varistor
entnehmen
1
2
3
1 2 3
