SMA SB 4200TL Multi-String Installation - Handbuch (Seite 34)

Austausch der Varistoren SMA Technologie AG
Seite 34 SB4200-13:SD2006 Installationsanleitung
Konnte weder ein Erdschluss noch ein defekter Varistor festgestellt werden, so liegt
wahrscheinlich ein Fehler im Sunny Boy vor. Sprechen Sie dann die weiteren Schritte
bitte mit der SMA-Hotline ab.
11. Schließen Sie die einwandfreien Strings des PV-
Generators an. Achten Sie dabei auf die richti-
ge Zuordnung zu den Strings.
12. Verschließen Sie die nicht benötigten DC-Ein-
gangsbuchsen mit den im Lieferumfang enthalte-
nen Verschlusskappen.

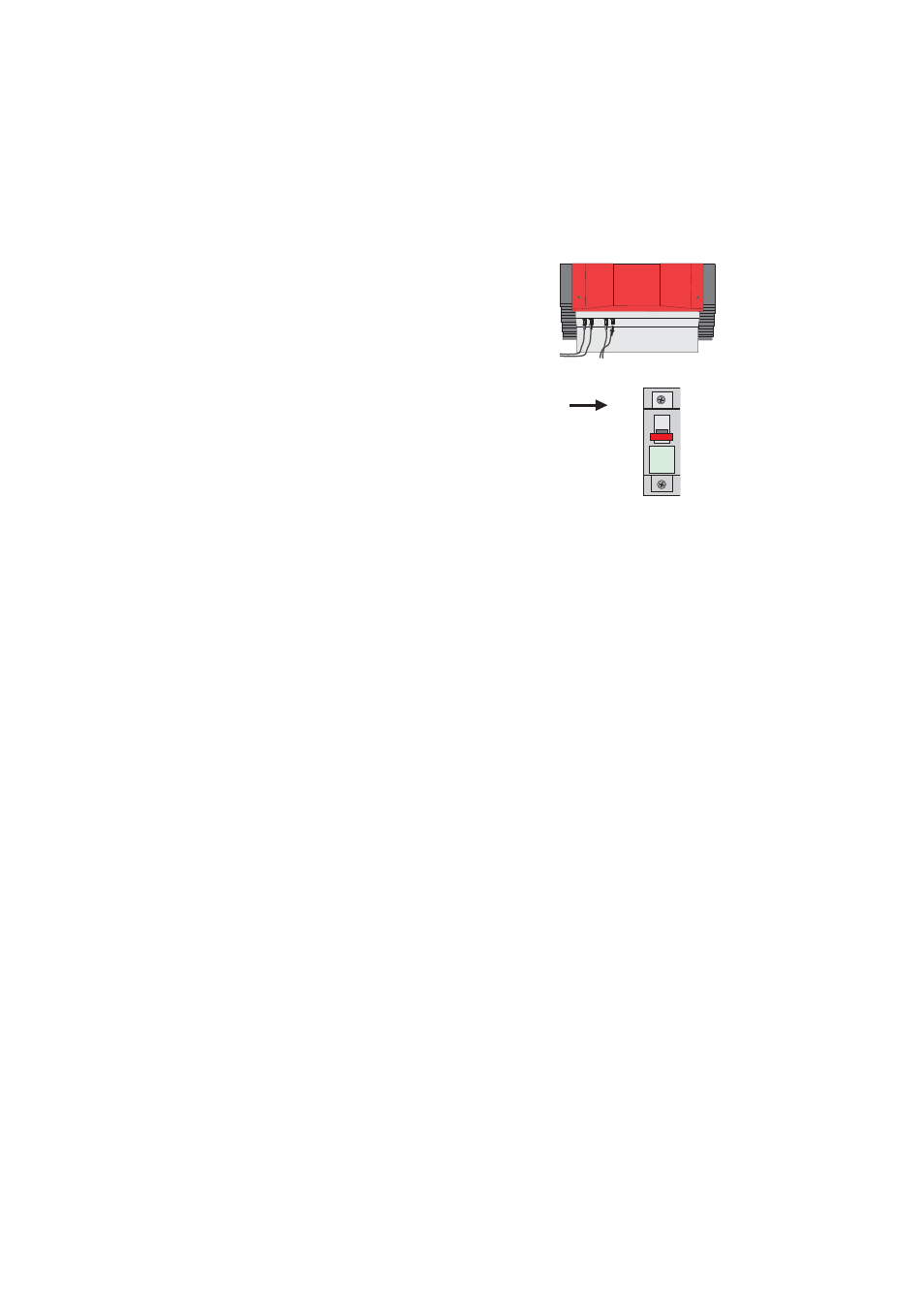

13. Schalten Sie den Leitungsschutzschalter ein.
14. Überprüfen Sie nun, ob die LED-Anzeige des
Sunny Boy 4200TL Multi-String einen ordnungs-
gemäßen Betrieb signalisiert.
+ - + -
String A String B
An!
Aus
