8 Austausch der Varistoren
Der Sunny Boy 4200TL Multi-String ist ein technisch hochkomplexes Gerät. Die Mög-
lichkeiten, Fehler vor Ort beseitigen zu können, beschränken sich daher auf wenige
Punkte. Bitte versuchen Sie nicht, andere Reparaturen als die hier beschriebene vor-
zunehmen, sondern nutzen Sie den 24-Stunden-Austauschservice und den Reparatur-
dienst der SMA Technologie AG.
Leuchtet während des Betriebs die rote LED der Statusanzeige dauerhaft, so sollte
zunächst ausgeschlossen werden, dass ein Erdschluss im PV-Generator vorliegt. Nur
bei gleichzeitig dauerhaft leuchtender grüner LED können Sie die Punkte 3 bis 5 im
Folgenden überspringen.

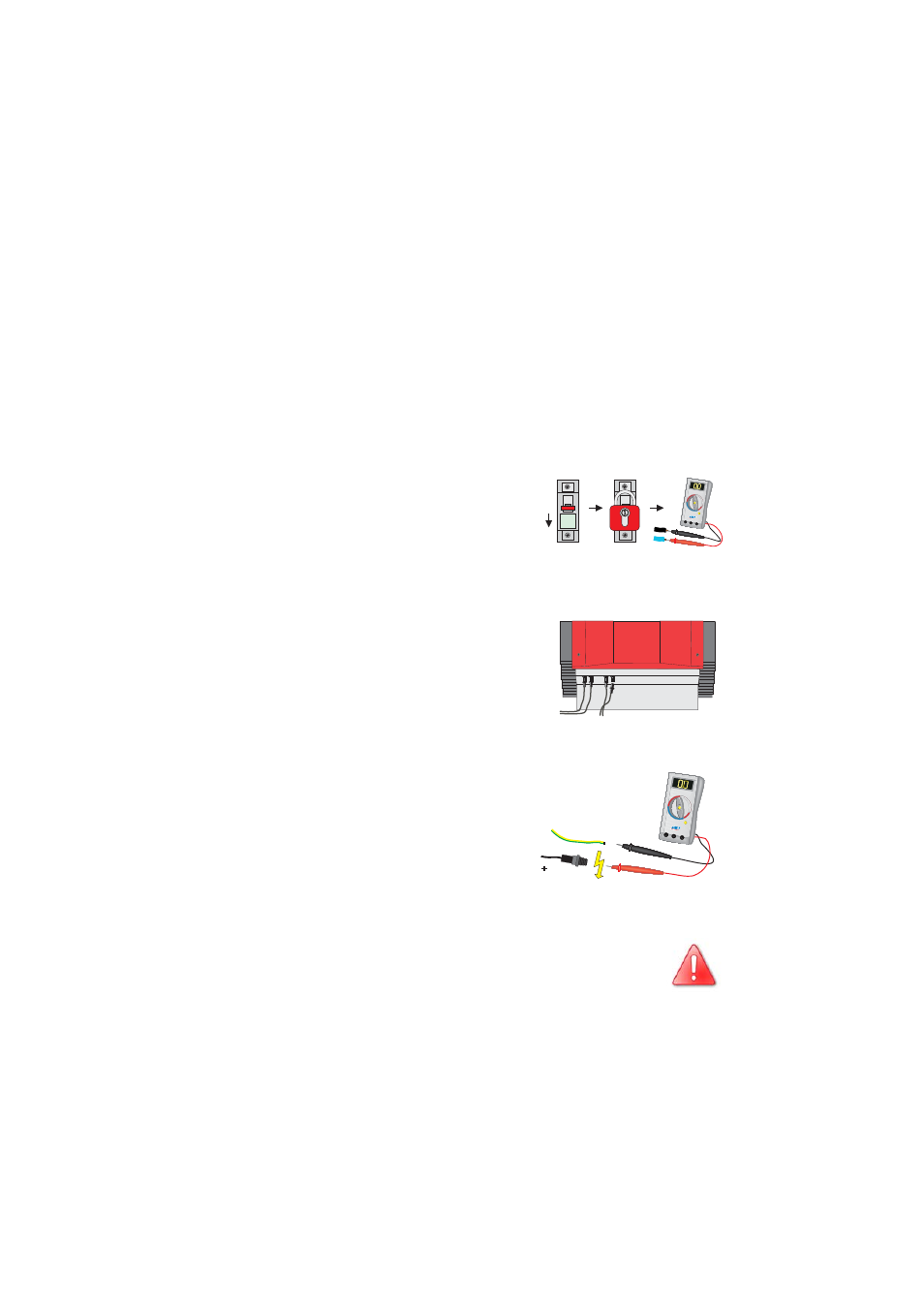

1. Trennen Sie den Sunny Boy 4200TL Multi-String
vom Niederspannungsnetz (Leitungsschutz-
schalter ausschalten) und verhindern Sie ein un-
beabsichtigtes Wiedereinschalten.
Vor dem Öffnen des Sunny Boy muss die
Spannungsfreiheit des AC-Ausgangs
sichergestellt sein!
2. Lösen Sie die DC-Steckverbinder aller Strings.
Stellen Sie dabei sicher, dass die ursprüngliche
Zuordnung zu den einzelnen Wechselrichterein-
gängen erkennbar bleibt!
Trennen Sie die PV-Generatoren vom
Sunny Boy
3. Messen Sie die Spannungen zwischen je einem
DC-Steckverbinder eines Strings und Erdpoten-
zial. Beachten Sie dabei die Sicherheitshinwei-
se!
Messen Sie die Spannung zwischen DC-
Verbindern und Erdpotenzial
Vorsicht! Hier können lebensgefährliche Spannungen anlie-
gen!
1. 2. 3.
Aus!
+ - + -
String A String B
PE
