5.3 Inbetriebnahme
Sie können den Sunny Boy 4200TL Multi-String in Betrieb nehmen, wenn
• die AC (Netz)-Leitung korrekt angeschlossen ist,
• die DC-Leitungen (PV-Strings) vollständig angeschlossen sind und die nicht benö-
tigten DC-Steckverbinder an der Gehäuseunterseite mit den Schutzkappen ver-
schlossen sind,
• der Gehäusedeckel fest aufgeschraubt ist.
Vorgehensweise für die Inbetriebnahme
Überprüfen Sie die Stringspannungen erneut auf Einhaltung der in Kapitel 4.2 „Vor-
aussetzungen PV-Generator” (Seite 13) genannten Grenzwerte. Sind diese zu hoch,
muss der Planer / Installateur des PV-Generators für Abhilfe sorgen.
Sollte sich, trotz überprüfter Stringspannungen bei erneutem Anschluss des PV-Gene-
rators an den Sunny Boy 4200TL Multi-String, das LED-Signal wiederholen, trennen
Sie den PV-Generator wieder vom Sunny Boy und setzen Sie sich bitte mit der SMA
Technologie AG in Verbindung (siehe Kapitel 10 „Kontakt” (Seite 37)).

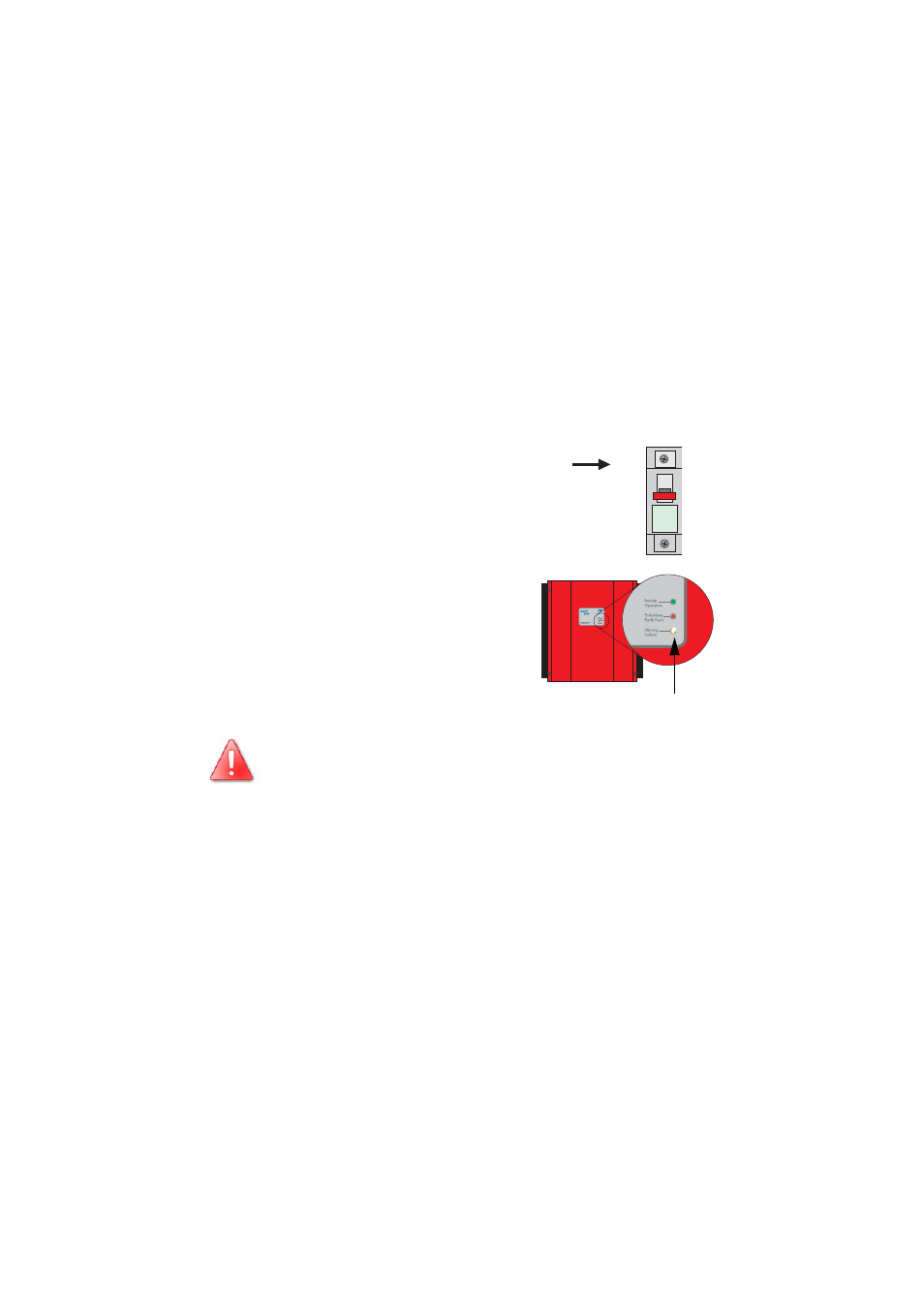

1. Schalten Sie jetzt den Leitungsschutzschalter
ein.
2. Überprüfen Sie nun anhand der LED-Anzeige
und der Tabelle auf der folgenden Seite, ob sich
der Sunny Boy 4200TL Multi-String in einem stö-
rungsfreien und sinnvollen Betriebszustand be-
findet. Ist dies der Fall, ist die Inbetriebnahme
erfolgreich abgeschlossen.
Leuchtet nach kurzer Zeit die untere, gelbe LED wiederholt im
Sekundentakt viermal auf, so muss die Netzspannung und der
PV-Generator sofort wieder von dem Sunny Boy 4200TL Multi-
String getrennt werden! Es besteht die Gefahr der Zerstörung
des Wechselrichters durch zu hohe DC-Eingangsspannung!
An!
Aus
Photovoltaik-Stringwechselrichter
Photovoltaic string inverter
