SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
SMC70HV11-IA-IDE112970
27
9. Überwurfmutter fest auf die Kabelverschraubung drehen.
10. Kabelverschraubung an der Gehäuseöffnung fest verschließen.

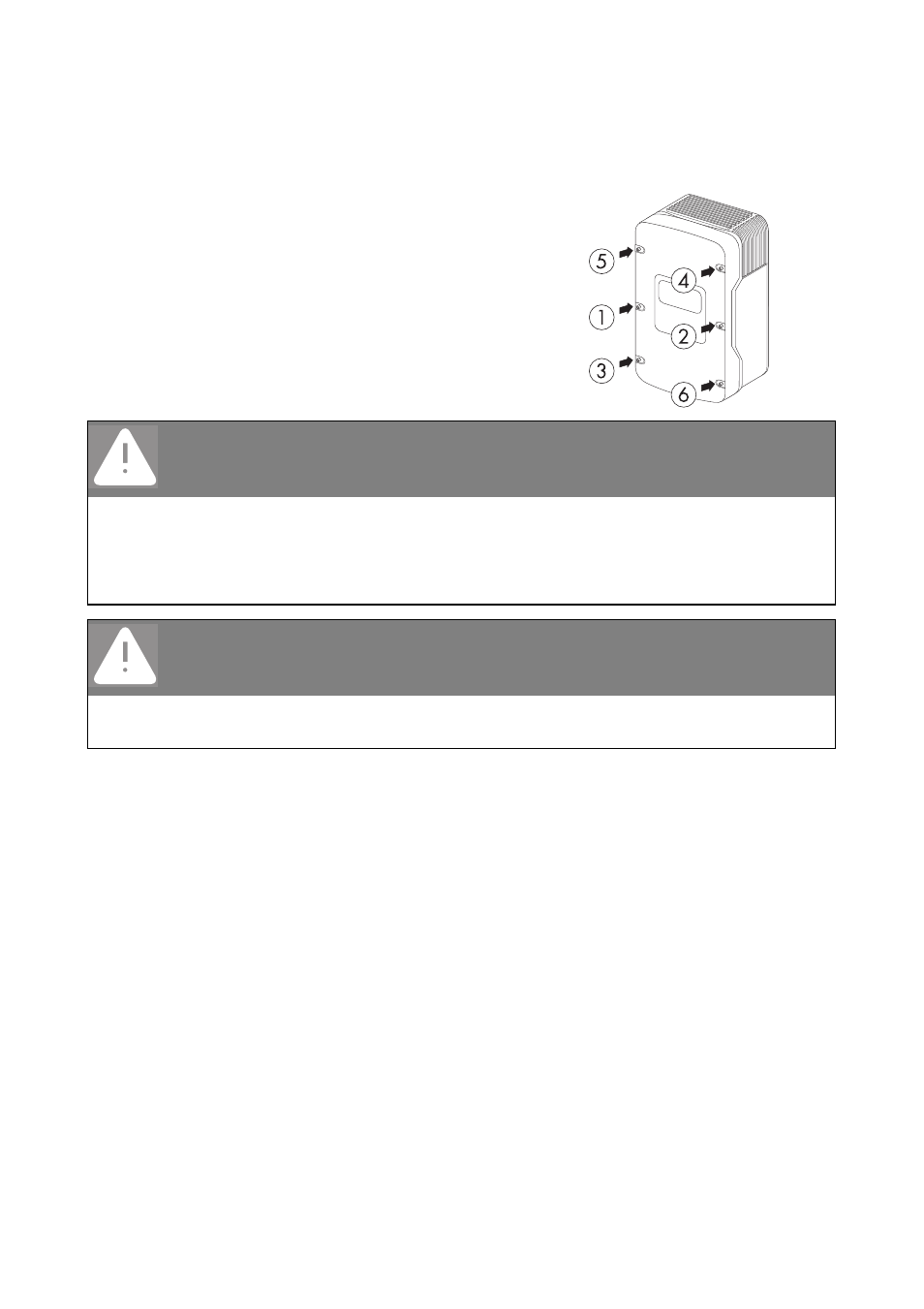

11. Den Gehäusedeckel mit allen Schrauben und
dazugehörigen Sperrkantscheiben in der rechts
abgebildeten Reihenfolge festschrauben
(Drehmoment: 6 Nm). Dabei muss die Verzahnung
der Sperrkantscheiben zum Gehäusedeckel
zeigen.
Der Lieferumfang des Wechselrichters enthält als
Ersatz eine weitere Schraube und eine weitere
Sperrkantscheibe.
☑ Der Wechselrichter ist an das öffentliche Stromnetz (AC) angeschlossen.
GEFAHR!
Lebensgefahr durch unter Spannung stehenden Gehäusedeckel!
Über die verzahnten Sperrkantscheiben wird die Erdung des Gehäusedeckels
sichergestellt.
• Bei allen 6 Schrauben die Sperrkantscheiben mit Verzahnung zum Gehäusedeckel
anbringen.
GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter!
• Den Leitungsschutzschalter erst einschalten, wenn der Wechselrichter fest
verschlossen und der PV-Generator angeschlossen ist.
