Inbetriebnahme SMA Solar Technology AG
52 SMC70HV11-IA-IDE112970 Installationsanleitung
6.3.2 Ablauf des Selbsttests
Notieren Sie die Werte, die während des Selbsttests angezeigt werden. Diese Werte müssen in ein
Testprotokoll eingetragen werden. Die Testergebnisse der einzelnen Tests werden dreimal
nacheinander angezeigt. Die jeweilige Display-Meldung wird für 10 Sekunden angezeigt.
Der Selbsttest verändert den oberen und unteren Abschaltgrenzwert für jede Schutzfunktion linear mit
einer Änderung von 0,05 Hz/s und 0,05 Vn/s für die Frequenz- und Spannungsüberwachung.
Sobald der tatsächliche Messwert außerhalb des zulässigen Bereichs (veränderter
Abschaltgrenzwert) liegt, trennt sich der Wechselrichter vom öffentlichen Stromnetz. Auf diese Weise
ermittelt der Wechselrichter die Reaktionszeit und prüft sich selbst.
Überspannungstest
Der Wechselrichter beginnt mit dem Überspannungstest.
Während der Testsequenz wird die verwendete
Spannungsgrenze im Display des Wechselrichters
angezeigt.
Die Spannungsgrenze wird schrittweise verringert, bis die Abschaltschwelle erreicht wird und sich der
Wechselrichter vom öffentlichen Stromnetz trennt.

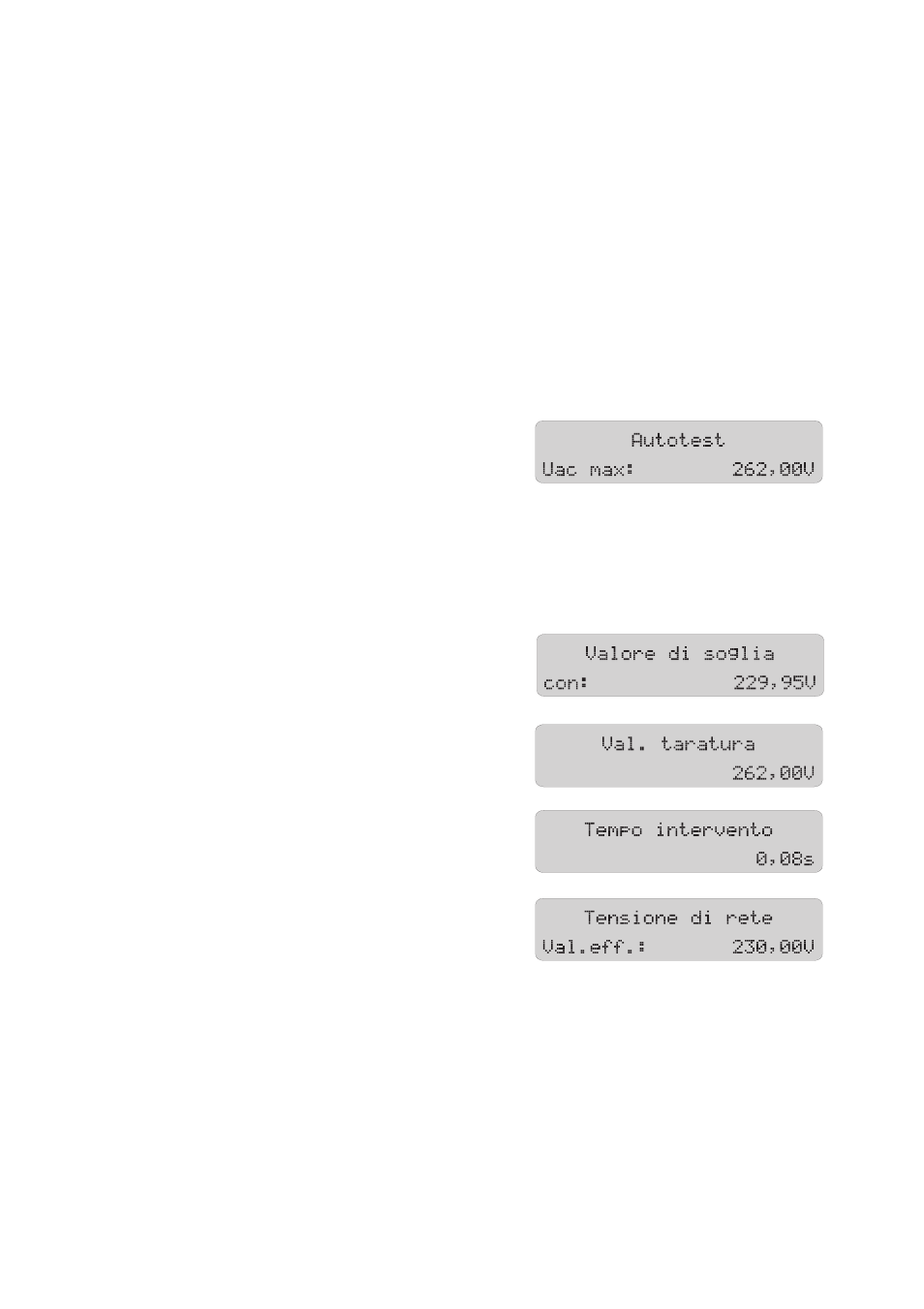

Nachdem sich der Wechselrichter vom öffentlichen Stromnetz getrennt hat, zeigt das Display
nacheinander folgende Werte an:
• Abschaltwert,
• Kalibrierwert,
• Reaktionszeit,
• aktuelle Netzspannung.
