Elektrischer Anschluss
SMA Solar Technology AG
42
SMC70HV11-IA-IDE112970
Installationsanleitung
• PowerGuard
Diese Einstellung kann gewählt werden, wenn die gesamte PV-Anlage ausschließlich aus 3
Sunny Mini Central besteht und die Schieflast im Fehlerfall auf 4,6 kVA im 10-Minuten-
Mittelwert begrenzt werden soll.

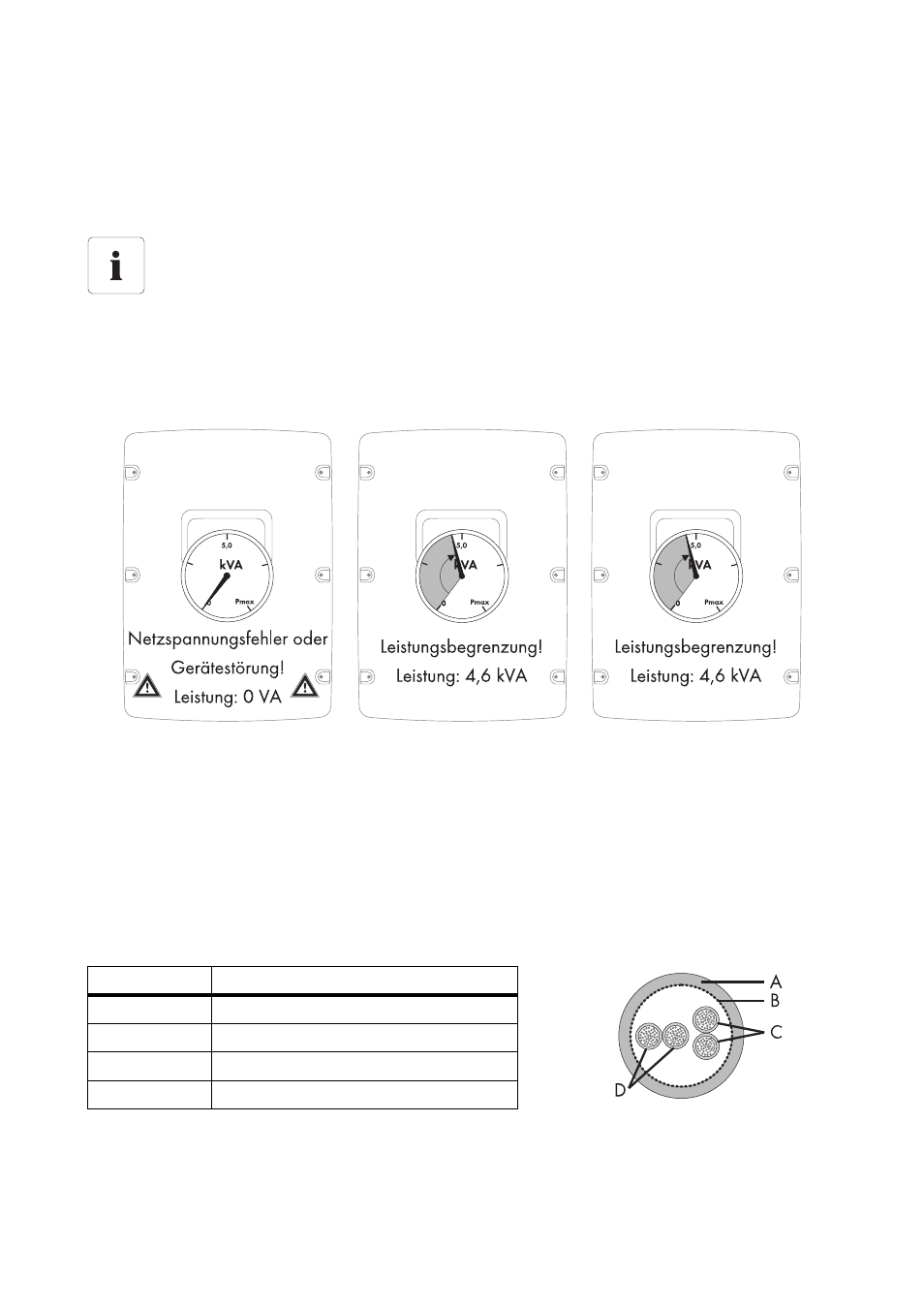

Signalisiert einer der 3 Wechselrichter einen Netzspannungsfehler oder eine
Gerätestörung und speist nicht weiter ein, begrenzen die beiden anderen Wechselrichter
automatisch ihre Leistung im 10-Minuten-Mittelwert auf 4,6 kVA.
5.5.2 Verkabelung
Kabelanforderungen
Verwenden Sie für die Verkabelung des SMA Power Balancer ein „LiYCY“-Kabel mit folgendem
Aufbau:
• Innenbereich: LiYCY 2 x 2 x 0,25
• Außenbereich: Li-2YCYv 2 x 2 x 0,25
Abweichende Schieflastbegrenzung für Italien
Bei Wechselrichtern, die auf die italienische Ländernorm DK 5940 eingestellt sind, ist die
Schieflast auf 6 kVA im 10-Minuten-Mittelwert begrenzt.
Position
Bezeichnung
A
Flexible Isolierung
B
Abschirmung
C
verdrilltes Aderpaar 2 (2 x 0,25 mm²)
D
verdrilltes Aderpaar 1 (2 x 0,25 mm²)
