SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SMC70HV11-IA-IDE112970 31

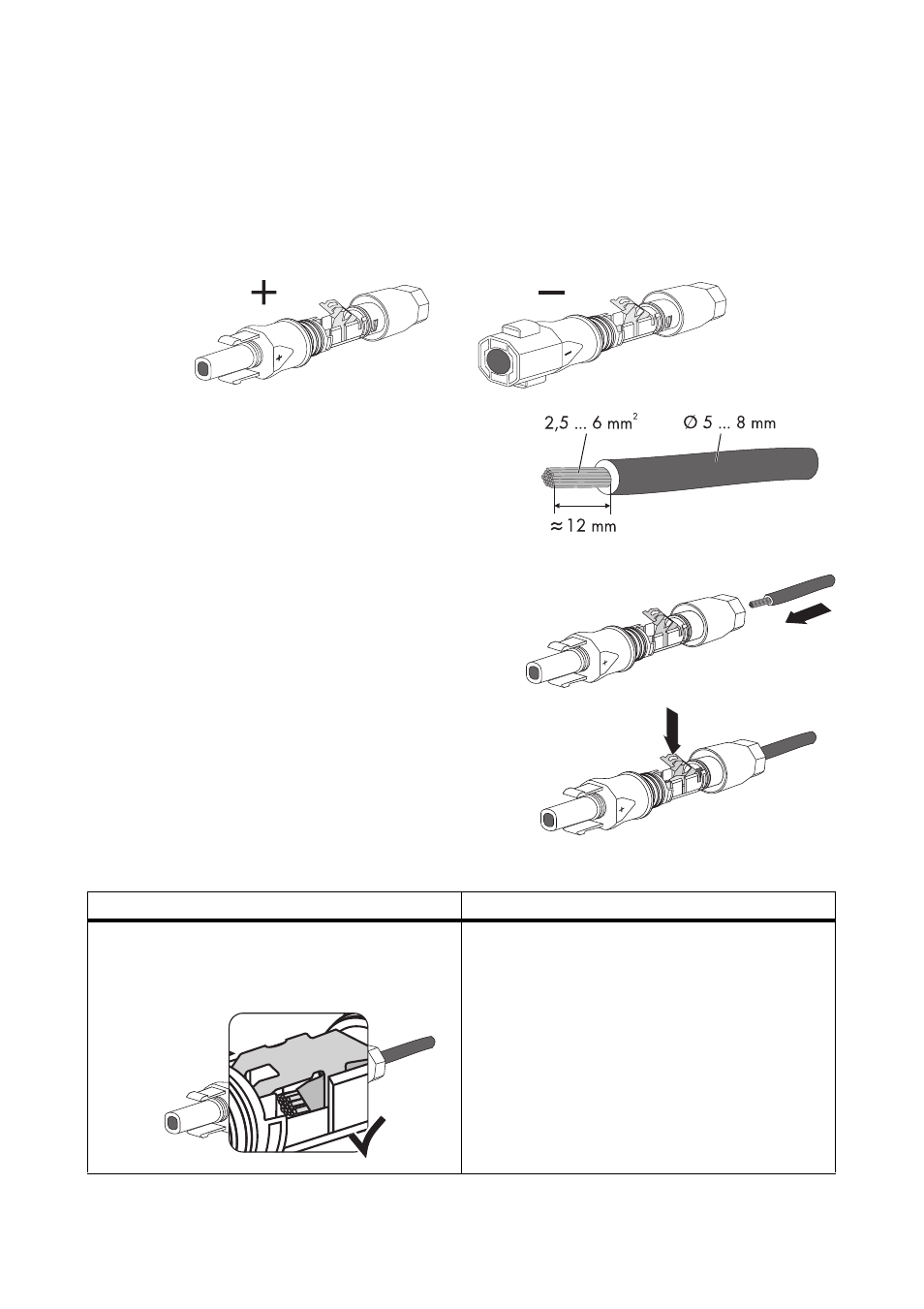

5.4.2 DC-Steckverbinder konfektionieren
Für den Anschluss am Wechselrichter müssen alle Anschlussleitungen der PV-Module mit den
mitgelieferten DC-Steckverbindern ausgestattet sein.
Konfektionieren Sie die DC-Steckverbinder wie im Folgenden beschrieben. Achten Sie dabei auf
richtige Polarität. Die DC-Steckverbinder sind mit „+“ und „–“ gekennzeichnet.
Leitungsanforderungen:
• Verwenden Sie eine PV1-F-Kabel.
Vorgehensweise
1. Abisoliertes Kabel bis zum Anschlag in den
DC‑Steckverbinder einführen.
2. Den Klemmbügel herunterdrücken.
☑ Der Klemmbügel rastet hörbar ein.
3. Korrekten Sitz das Kabel prüfen:
Ergebnis Maßnahme
☑ Wenn die Litze in der Kammer des
Klemmbügels zu sehen ist, sitzt das Kabel
korrekt.
• Mit Punkt 4 fortfahren.
