Elektrischer Anschluss
SMA Solar Technology AG
32
SMC70HV11-IA-IDE112970
Installationsanleitung

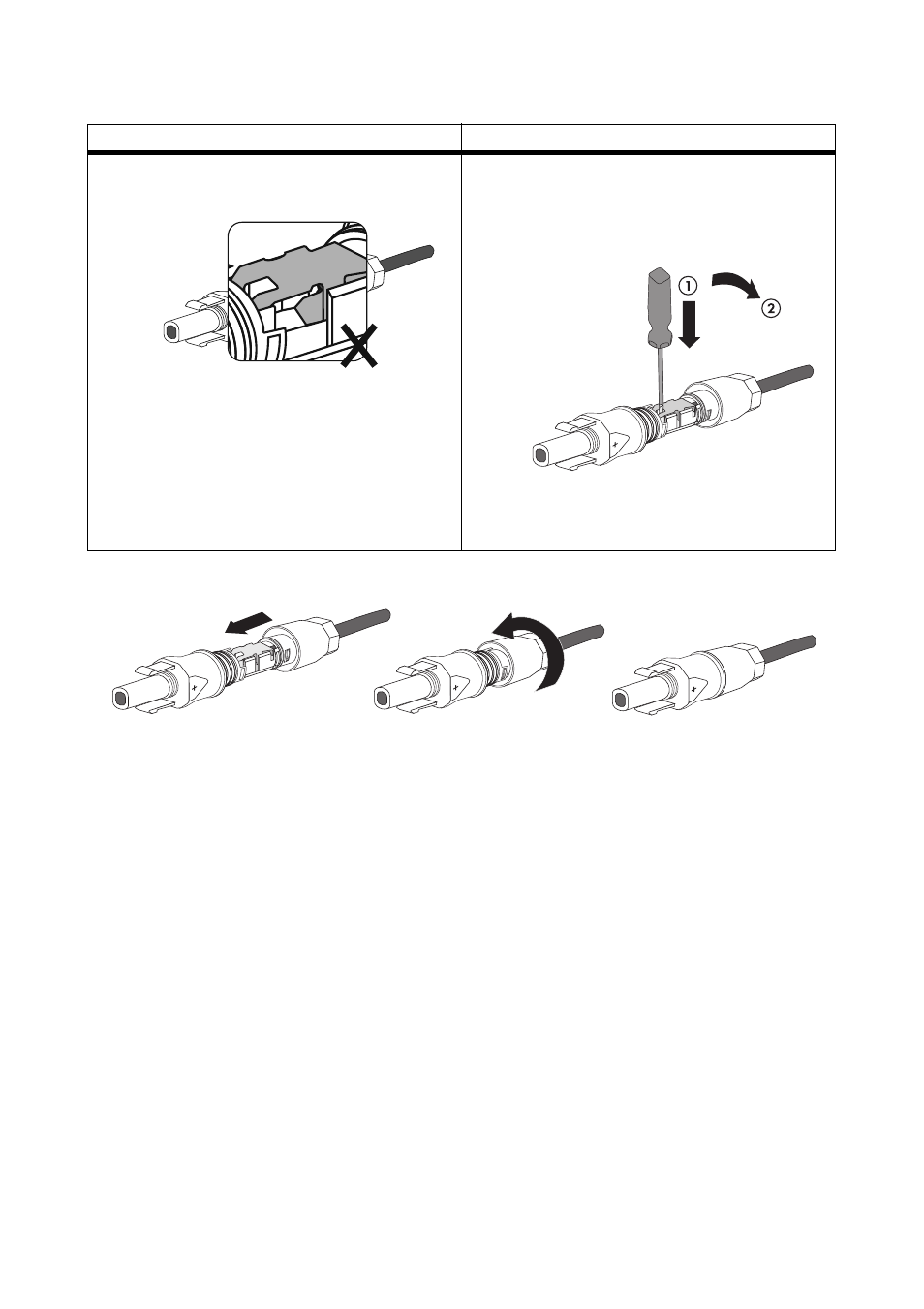

4. Verschraubung zum Gewinde schieben und festdrehen (Drehmoment: 2 Nm).
☑ Die DC-Steckverbinder sind fertig konfektioniert und können nun an den Wechselrichter
angeschlossen werden, wie in Kapitel 5.4.4 „PV-Generator (DC) anschließen“ (Seite 34)
beschrieben.
☑ Wenn die Litze nicht in der Kammer zu
sehen ist, sitzt das Kabel nicht korrekt.
• Den Klemmbügel lösen. Dabei einen
Schraubendreher in den Klemmbügel
einhaken und Klemmbügel aufhebeln
(Klingenbreite: 3,5 mm).
• Das Kabel entnehmen und erneut mit
Punkt 1 beginnen.
Ergebnis
Maßnahme
