Ort des Erdschlusses
Der ungefähre Ort des Erdschlusses kann über das Verhältnis der gemessenen Spannungen
zwischen Pluspol gegen Erdpotenzial (PE) und Minuspol gegen Erdpotenzial (PE) ermittelt
werden.

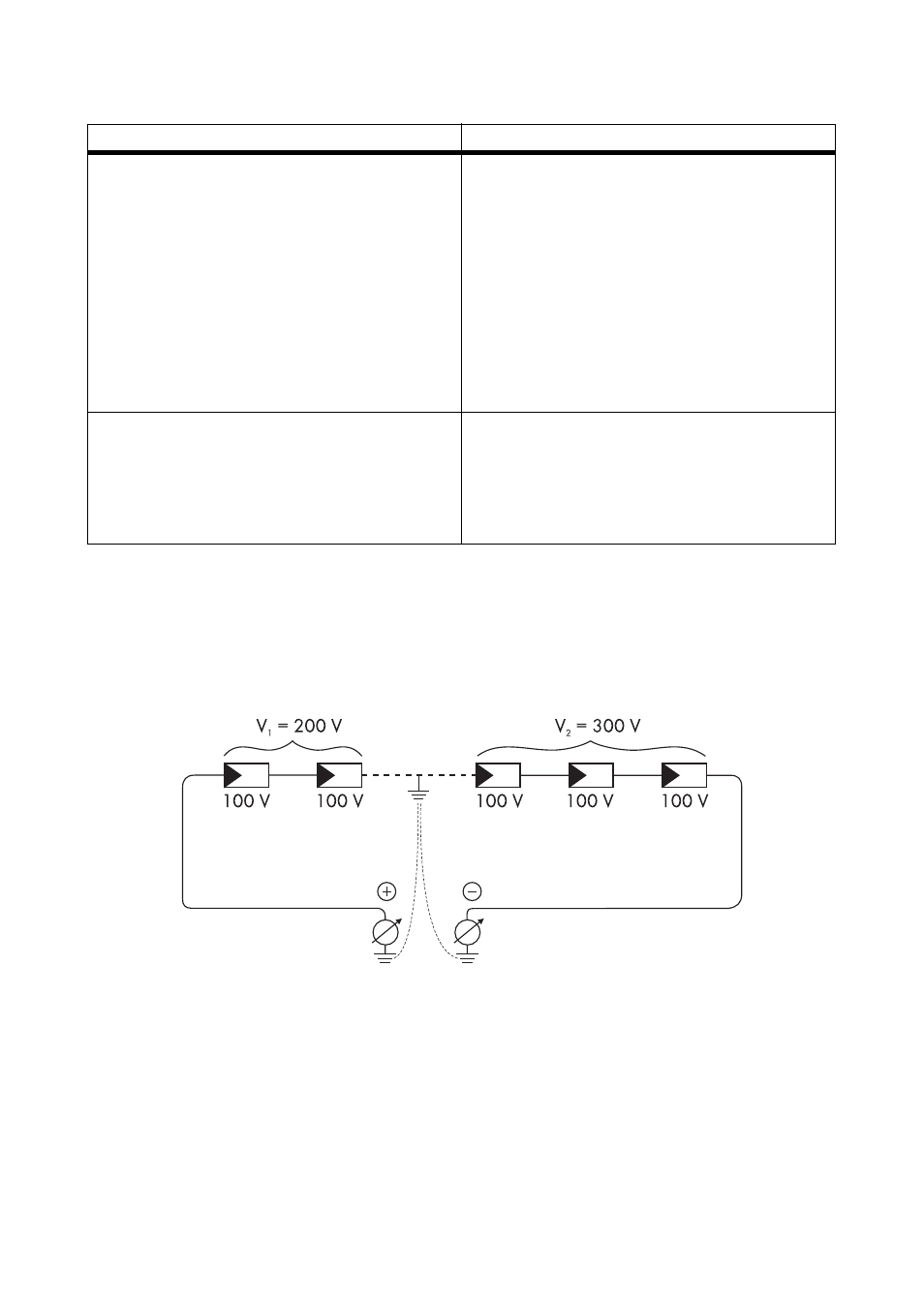

Beispiel:
Der Erdschluss liegt in diesem Fall zwischen dem zweiten und dritten PV-Modul.
☑ Die Erdschlussprüfung ist beendet.
Ergebnis
Maßnahme
☑ Sie haben einen Erdschluss festgestellt.
• Der Installateur des PV-Generators muss
den Erdschluss im betreffenden String
beseitigen. Den Ort des Erdschlusses
können Sie wie unten angegeben ermitteln.
• Fehlerhaften String nicht wieder
anschließen.
• Den Wechselrichter schließen und in
Betrieb nehmen, wie in Kapitel
7.3 „Wechselrichter schließen“ (Seite 59)
beschrieben.
☑ Sie haben keinen Erdschluss festgestellt. Vermutlich ist einer der thermisch überwachten
Varistoren defekt.
• Varistoren prüfen, wie in Kapitel
9.3.2 „Funktion der Varistoren prüfen“
(Seite 76) beschrieben.
