Montering
FGW 84 A1
SE
Nödvändigt monteringsmaterial
Hammare
Stjärnskruvmejsel
Skruvnyckel SW 8 mm, SW 13 mm
AKTA
Skruvarnas huvuden ska för säkerhets skull alltid vändas utåt för att undvika
►
skador. Dra inte åt skruvarna förrän efter monteringen, annars kan det
bildas spänningar i materialet.

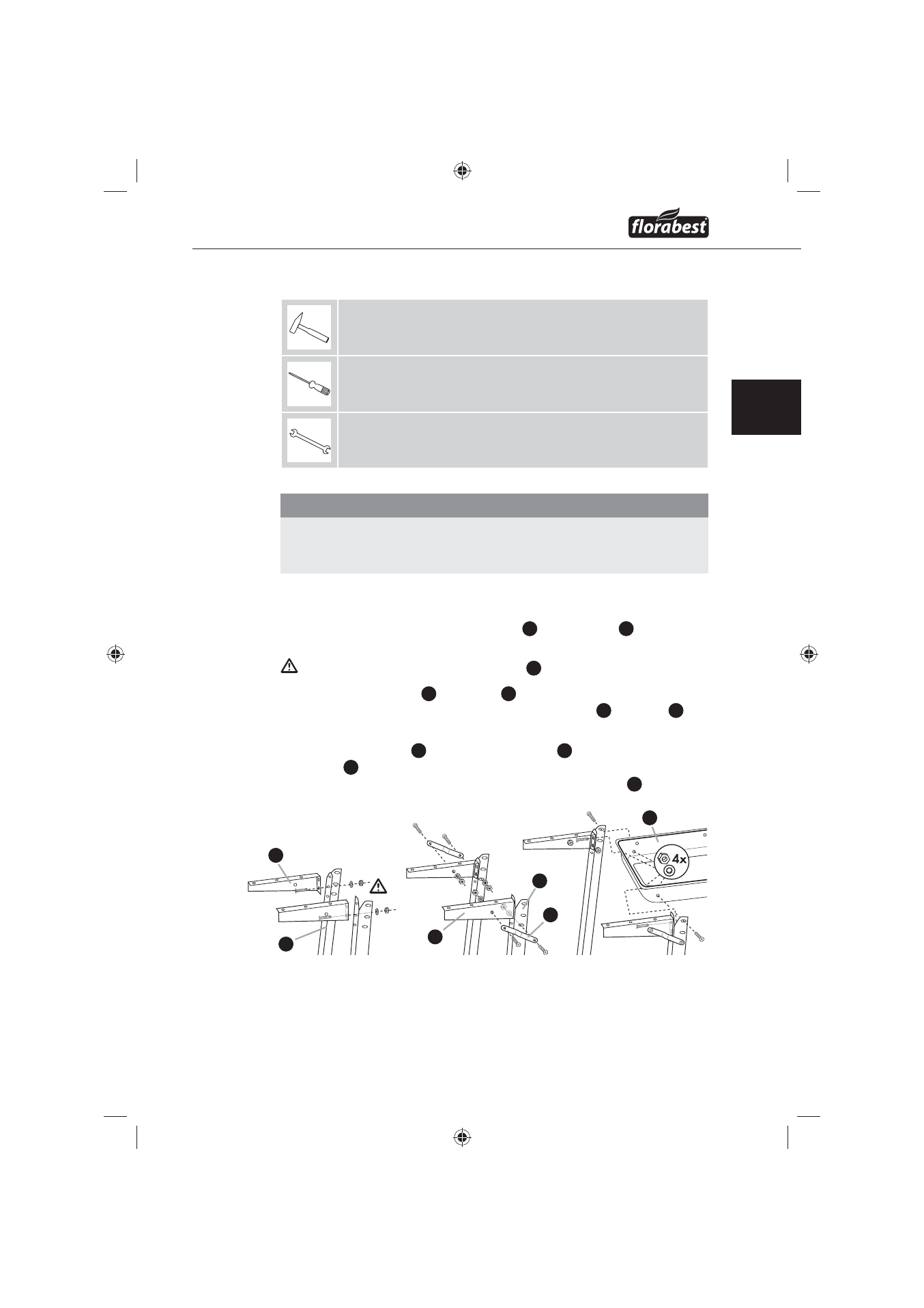

Steg 1
Koppla ihop hållaren till avlastningsytan
♦
15
och hjulbenen
14
med mellan-
läggsbrickor Ø5.4, M5x10 skruvar och M5 muttrar.
Kom ihåg att det undre hålet på hållaren
15
ska användas för att skruva i.
Fäst förstärkningarna
♦
16
i hjulbenen
14
med mellanläggsbrickor Ø5.4,
M5x10 skruvar och M5 muttrar. Fäst förstärkningarna
16
i hållarna
15
med mellanläggsbrickor Ø5.4, M5x10 skruvar och M5 muttrar.
Montera hjulbenen
♦
14
med monterade hållare
15
till vänster på eldnings-
skålen
6
med mellanläggsbrickor Ø5.4, 2 M5x12 skruvar, 2 M5x10
skruvar och M5 muttrar. Använd det övre hålet på hjulbenet
14
.
15
15
14
14
16
6
