31
Montering
FGW 84 A1
SE

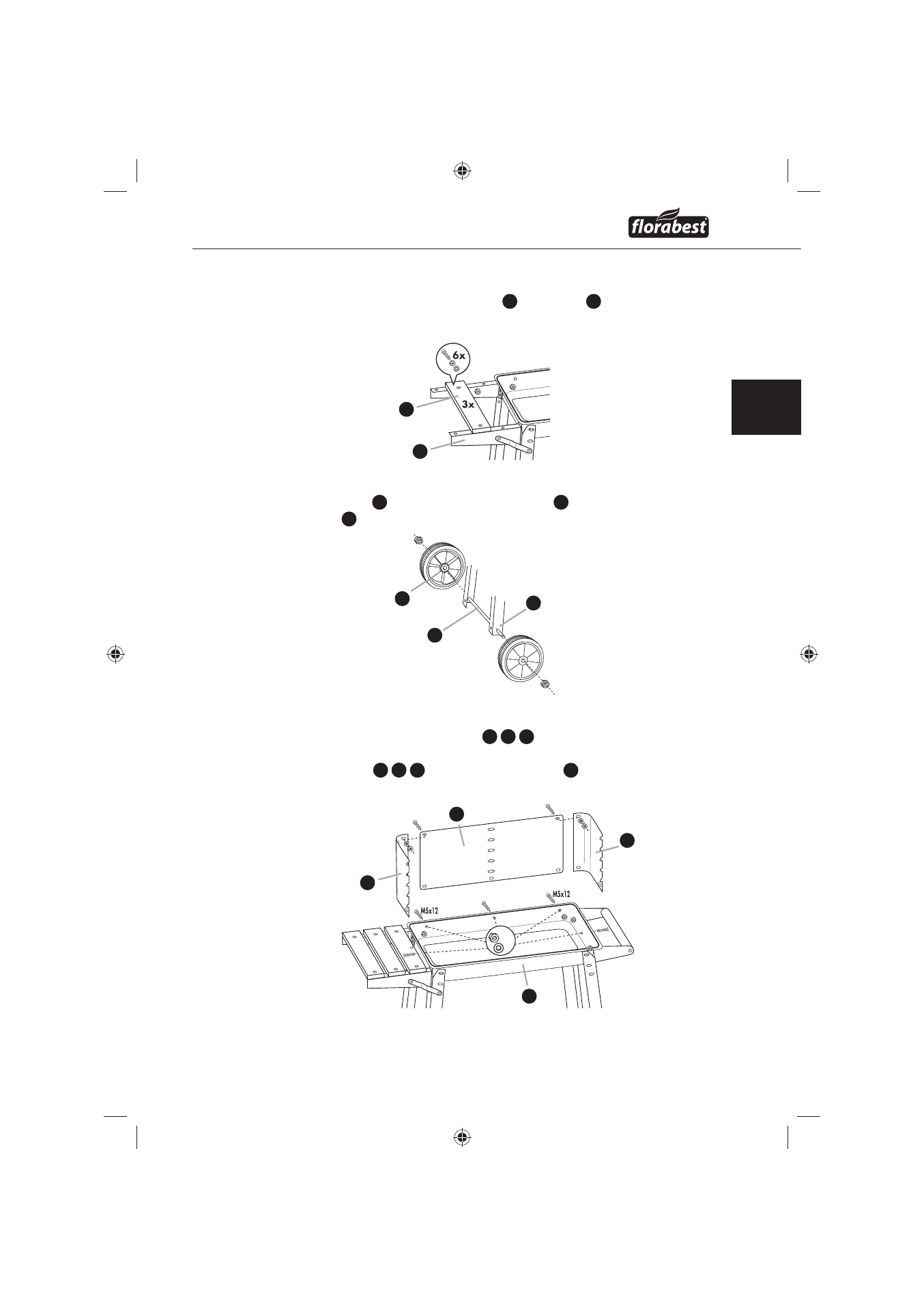

Steg 4
Montera de tre avlastningsbrädorna
♦
17
på hållarna
15
med mellanläggs-
brickor Ø5.4, M5x12 skruvar och M5 muttrar.
Steg 5
För in axeln
♦
13
i de undre hålen på hjulbenen
14
och spärra de monterade
hjulen
12
med självlåsande M8 muttrar.
Steg 6
Montera delarna till vindskyddet
♦
2
3
4
med två M5x10 skruvar, mel-
lanläggsbrickor Ø5.4 och M5 muttrar (bara upptill). Skruva sedan fast
vindskyddet
2
3
4
inifrån på eldningsskålen
6
med mellanläggsbrickor
Ø5.4, två M5x12 skruvar, tre M5x10 skruvar och M5 muttrar.
5x
17
15
12
13
14
2
3
4
6
