Florabest FGW 84 A1 - Handbuch (Seite 45)

43
Samling
FGW 84 A1
DK

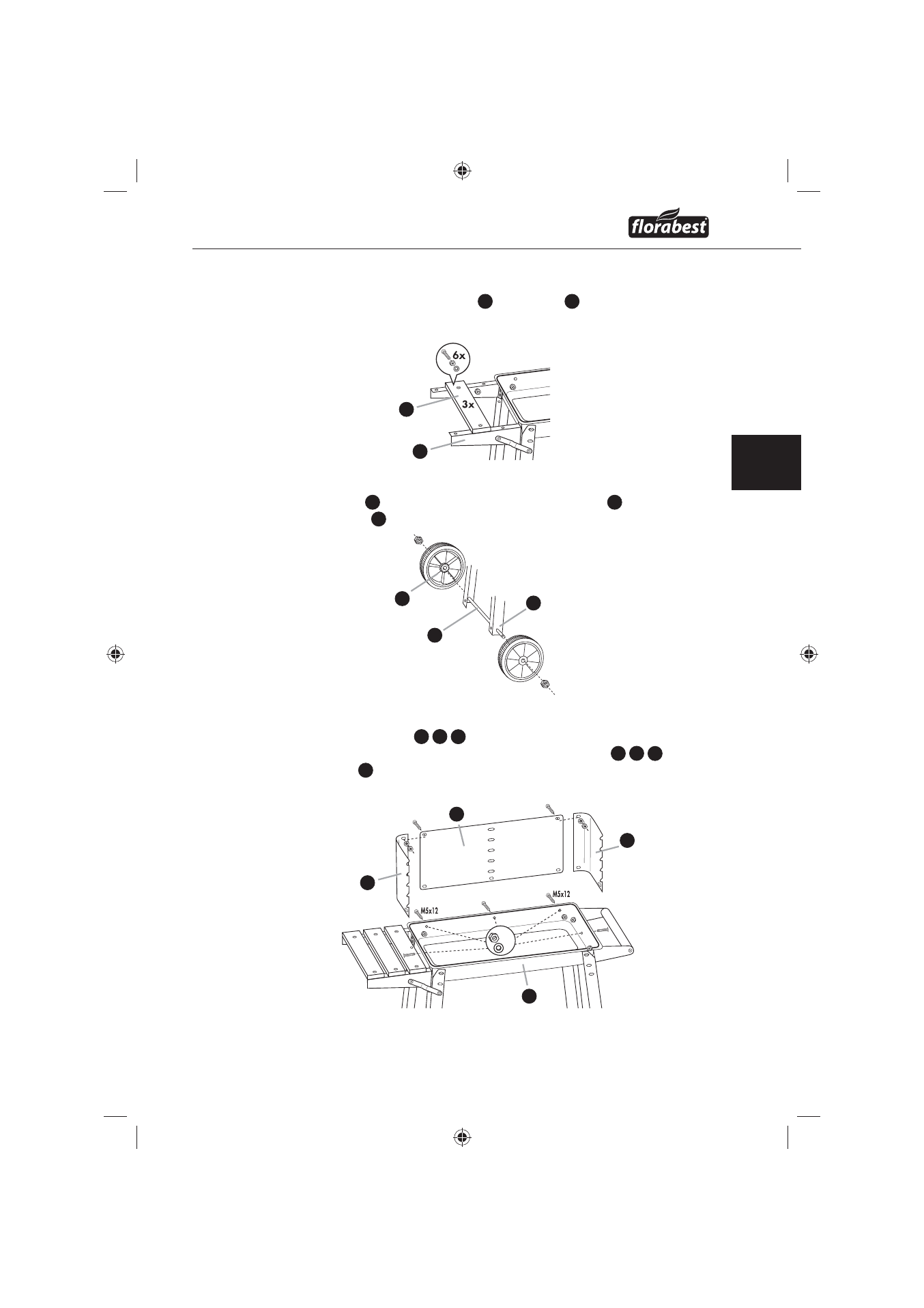

Trin 4
Montér de tre underlagsbrætter ♦ 17 på holderne 15 med underlagsskiver
Ø5.4, M5x12-skruer og M5-møtrikker.
Trin 5
Sæt aksen ♦ 13 gennem de nederste huller på hjulstiverne 14 , og fastgør de
påsatte hjul 12 med de selvsikrende møtrikker M8.
Trin 6
Fastgør læpladerne ♦ 2 3 4 med 2 M5x10-skruer, underlagsskiver Ø5.4
og M5-møtrikker (kun foroven). Skru derefter læpladerne 2 3 4 på
kulskålen 6 indefra ved hjælp af underlagsskiverne Ø5.4, 2 M5x12
-skruerne, 3 M5x10-skruerne og M5-møtrikkerne.
5x
17
15
12
13
14
2
3
4
6
