Samling
FGW 84 A1
DK

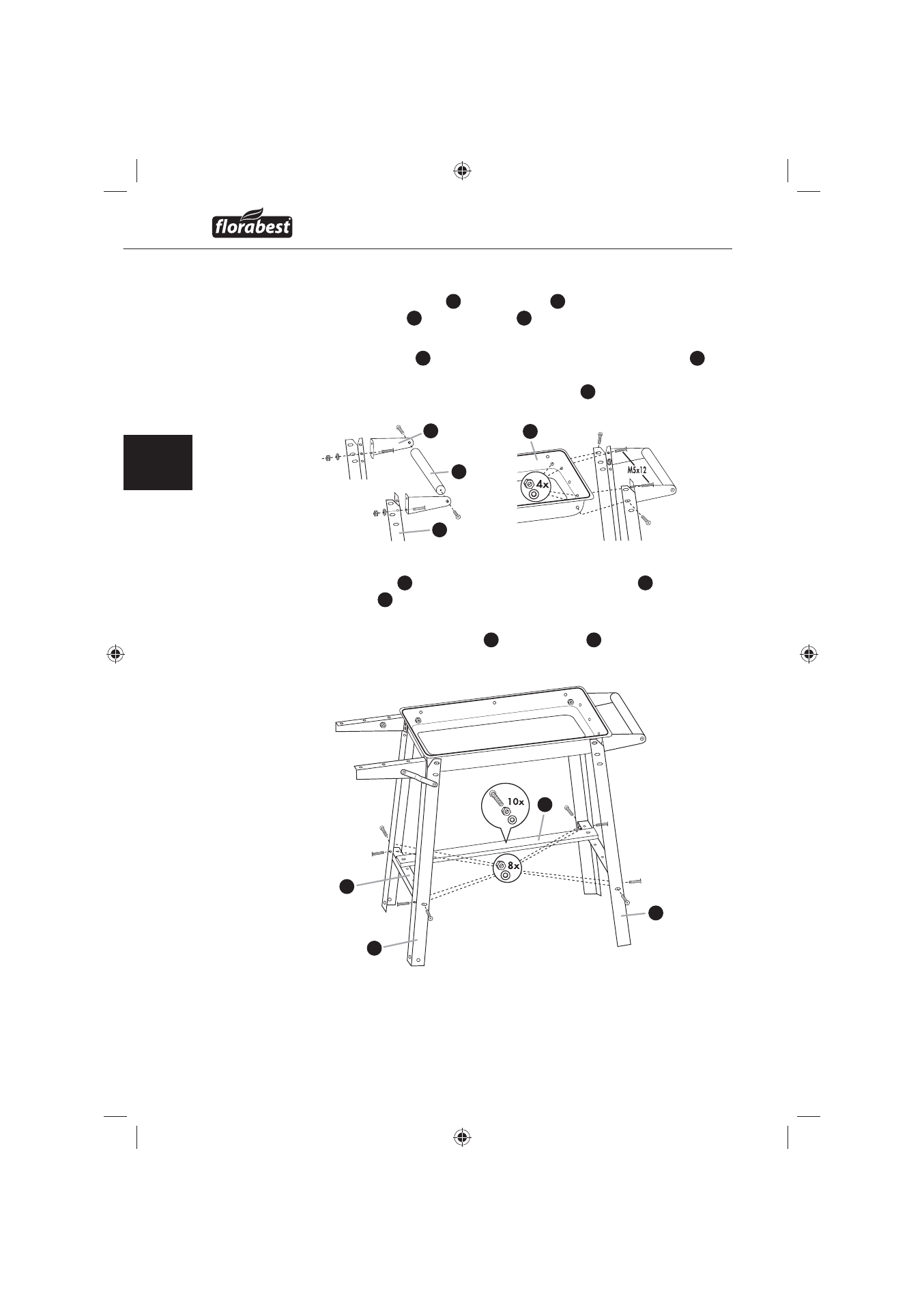

Trin 2
Montér håndtagsholderne
♦
8
og støttestiverne
9
som beskrevet under trin 1.
Fastgør håndtaget
7
mellem holderne
8
, og skru det fast med Ø4x10-
træskruer.
Montér støttestiverne
♦
9
med det monterede håndtag til højre på kulskålen
6
ved hjælp af M5 x 12-skruer, underlagsskiver Ø5.4, M5 x 10-skruer og
M5-møtrikker. Brug det øverste hul på støttestiverne
9
hertil.
M5x10
M5x10
Trin 3
Sæt tværstiverne
♦
10
med de 5 huller opad mellem hjulstiverne
14
og
støttestiverne
9
. Skru dem fast med underlagsskiverne Ø5.4, M5x10-
skruer og M5-møtrikker.
Fastgør de fem underlagsbrætter
♦
11
på tværstiverne
10
. Skru dem fast
med underlagsskiverne Ø5.4, M5x12-skruerne og M5-møtrikkerne.
8
7
9
6
10
14
11
9
