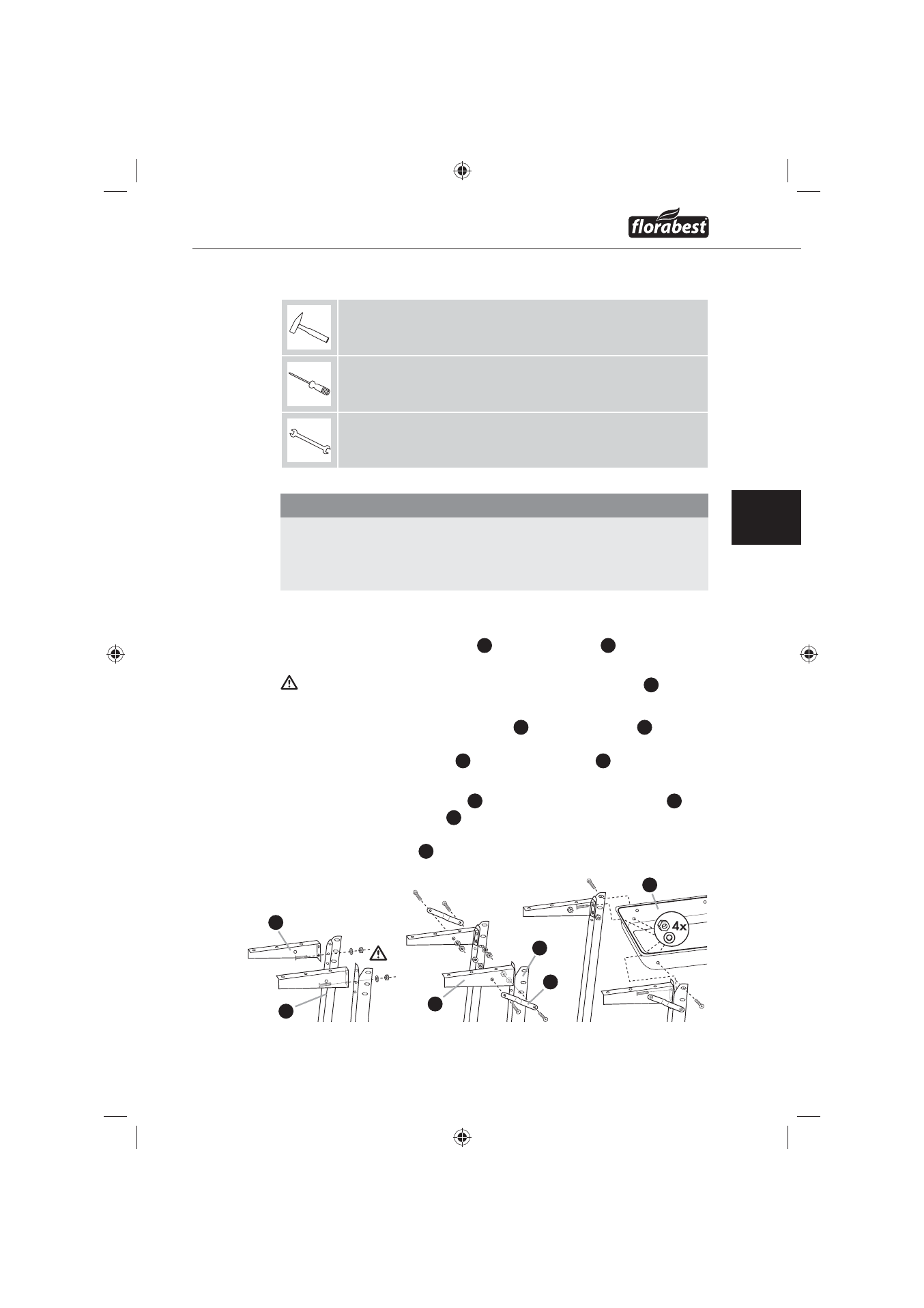

Montage
FGW 84 A1
DE
AT
CH
Benötigtes Montagematerial
Hammer
Kreuzschlitzschraubendreher
Maulschlüssel SW 8 mm, SW 13 mm
ACHTUNG
Die Schraubenköpfe sollten zu Ihrer Sicherheit immer nach außen zeigen,
►
um Verletzungen zu vermeiden. Ziehen Sie erst nach Beendigung der Mon-
tage alle Schraubverbindungen fest an, sonst kommt es zu unerwünschten
Materialspannungen.
Schritt 1
Verbinden Sie die Ablagehalter
♦
15
mit den Radstreben
14
mittels Unterleg-
scheiben Ø5.4, M5x10 Schrauben und Muttern M5.
Beachten Sie bitte, dass nur das untere Loch des Ablagehalters
15
zum
Verschrauben benutzt wird.
Befestigen Sie die Verstärkungsstreben
♦
16
mit den Radstreben
14
mittels
Unterlegscheiben Ø5.4, M5x10 Schrauben und Muttern M5. Befestigen
Sie die Verstärkungsstreben
16
mit den Ablagehaltern
15
mittels Unterleg-
scheiben Ø5.4, M5x10 Schrauben und Muttern M5.
Montieren Sie die Radstreben
♦
14
mit den montierten Ablagehaltern
15
links an die Kohleschüssel
6
mittels Unterlegscheiben Ø5.4, 2 M5x12
Schrauben, 2 M5x10 Schrauben und Muttern M5. Hierfür wird das obere
Loch der Radstreben
14
benötigt.
15
15
14
14
16
6
