Kapitel 5
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
S.
21
Bausastz comfort air Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - - Vervielfältigung verboten

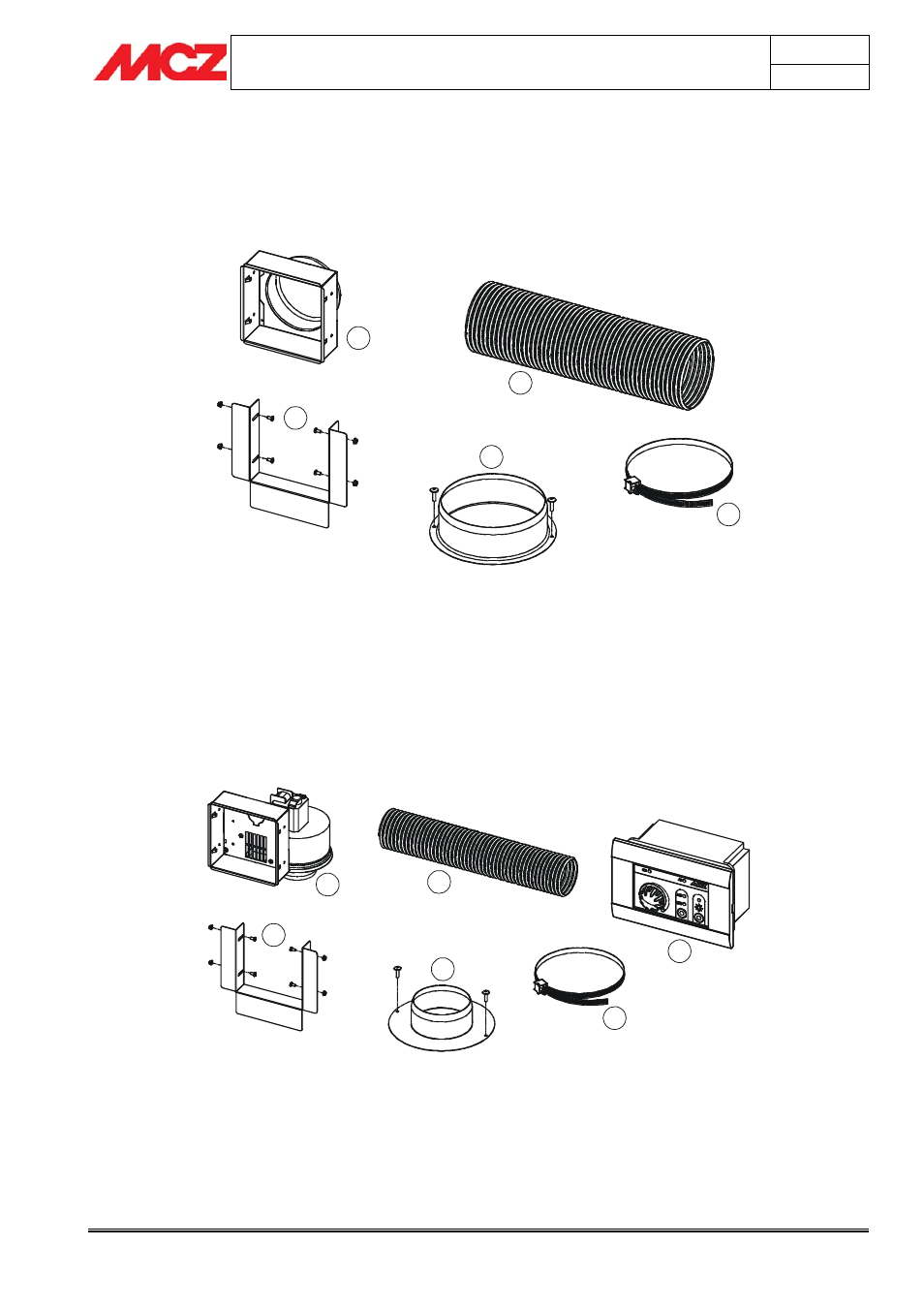

5. BAUSATZ COMFORT AIR – NATÜRLICHE LÜFTUNG UND
ZWANGSLÜFTUNG
5.1.1. BausatzteileNatürliche Lüftung mit und ohne Beleuchtung
1
2
4
3
5
1. Auslassstruktur natürliche Grundlüftung (2 Stück)
2. Befestigungsbügelsatz (2 Stück)
3. Flexibles Rohr Ø 150 L=1,5 m (2 Stück)
4. Flansch Ø 150 (2 Stück)
5. Rohrschellen Durchm. 60-170 (4 Stück)
5.1.2. Bausatzteile Zwangslüftung mit und ohne Beleuchtung
1
2
3
4
5
6
1. Auslassstruktur mit Ventilator mit oder ohne
Beleuchtung (2 Stück)
2. Satz Befestigungsbügel (2 Stück)
3. Flexibles Rohr Ø 100 L=1,5 m (2 Stück)
4. Flansch Ø 100 VF (2 Stück)
5. Rohrschelle Durchm. 60-170 (4 Stück)
6. Steuereinheit
